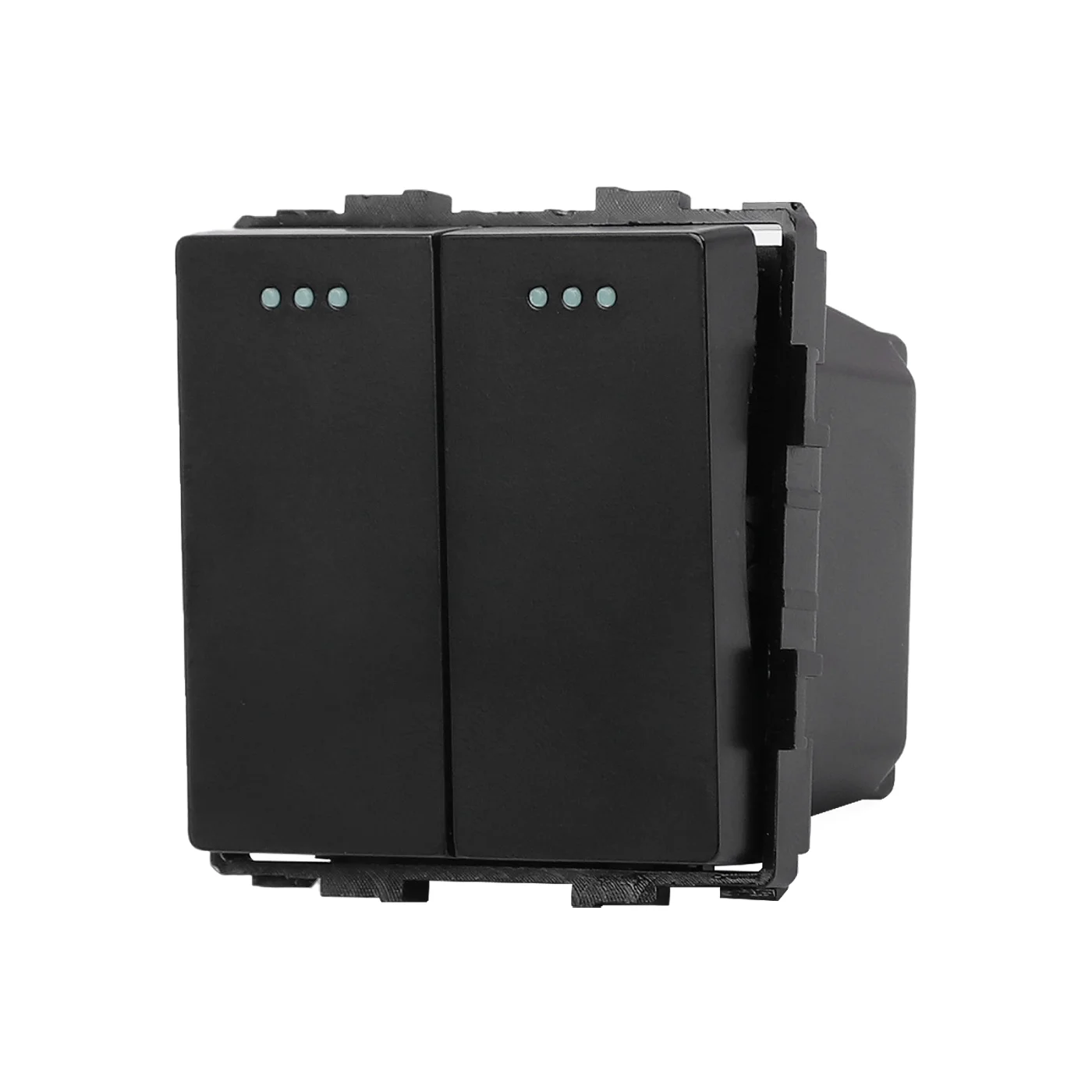

Mechanický dvojitý schodišťový vypínač R-M602S-B
Detail, kterého si všimnete každý den. Modulární systém ROON.
Mechanický dvojitý schodišťový vypínač R-M602S-B — dvojitý mechanický schodišťový vypínač pro ovládání dvou světel ze 2+ míst, řazení č.6+6 / č.7+7.
Produkt je momentálně vyprodaný. Zadejte e-mail a jakmile jej naskladníme, obdržíte upozornění.
nad 3 000 Kč
na všechny produkty
skladem v ČR
bez udání důvodu
Popis produktu
Mechanický dvojitý schodišťový vypínač ROON (řazení č.6+6/7+7) pro ovládání dvou světelných okruhů ze 2 a více míst. Klasický kolébkový vypínač pro instalace, kde se preferuje mechanický kontakt. Hotové řešení v jednom celku — vypínač + rámeček.
K dispozici ve skle (bílá, černá, šedá) i v hliníku (5 barevných kombinací).
Modulární systém ROON
Mechanický vypínač je součást modulárního systému ROON. Rámeček i vypínač jsou stejné jako u dotykových variant — můžete je v interiéru kombinovat tak, aby vše ladilo dohromady.
Technické parametry
Elektrické parametry
- Max. náběhový proud (inrush)
- max 30 A po dobu 50 ms
- Provozní napětí
- 230 V AC, 50/60 Hz
- Max. zátěž odporová
- 10 A / 2 300 W na okruh
- Max. zátěž LED
- max 150 W LED
- Celkový max. spínaný proud
- 10 A
Rozměry produktu
- Rozměry modulu
- 47 × 47 mm
- Hloubka modulu v krabici
- 25 mm
Provozní podmínky
- Provozní teplota
- -10 až +40 °C
- Provozní vlhkost
- ≤ 80 % bez kondenzace
- Krytí IP
- IP20
Spínání a funkce
- Řazení
- č.6+6 / č.7+7
- Životnost spínacího relé
- 40 000 přepnutí
- Maximální počet míst ovládání
- 4 na okruh
- Počet výstupů
- 2 (nezávislé)
Konstrukce a instalace
- Spínací prvek
- Mechanický spínač (kolébka)
- Vhodné instalační krabice
- KU68, KP68, KPR68
- Norma
- EN 60669-1, EN 60669-2-1
- Certifikace
- CE, RoHS, REACH
- Kompatibilita s rámečky
- Skleněné a hliníkové rámečky ROON
Proč je max LED zátěž nižší než odporová?
LED zdroje mají v okamžiku zapnutí krátkou náběhovou špičku (inrush current), která může dosáhnout 30–80 A během prvních milisekund. To je způsobeno nabíjením elektrolytického kondenzátoru v napájecím driveru. Domovní jistič ji nevybavuje (krátké trvání), ale pro spínací relé ve vypínači je opakovaný inrush nad doporučenou hranicí příčinou degradace kontaktů — postupné opalování, ztráta životnosti, v krajním případě spečení kontaktů (vypínač zůstane natrvalo v sepnutém stavu).
Limit ve specifikaci je zvolený konzervativně, aby vypínač spolehlivě sloužil 100 000 spínacích cyklů i s běžnými LED zdroji (typicky inrush 20–30 A). Pro vyšší výkony, nekvalitní LED drivery bez PFC, nebo paralelní zapojení mnoha LED panelů doporučujeme:
- Použít kvalitní LED drivery s aktivním PFC — mají inrush pod 15 A
- Nebo zařadit odlehčovací (inrush-limiting) prvek mezi vypínač a zátěž
- Nebo rozdělit zátěž na více okruhů s vlastními vypínači
