Schémata zapojení
Kompletní zapojení pro každý typ — dotykové, WIFI, žaluziové, impulsní tlačítka, chytrou domácnost i mechanické. Vyberte typ a rozkliknutím zobrazíte schéma; kliknutím na schéma se zvětší.
Než začnete
Vždy prověřte, který vodič je přívodní fáze — bez ohledu na barvu doporučujeme všechny proměřit a označit. Veškerá manipulace, včetně nasazení skleněného panelu, musí probíhat při vypnutém napájení. Nesprávné zapojení může vypínač nevratně poškodit, zejména komunikační modul schodišťových strojků. Označení svorek se u jednotlivých typů strojků liší — vždy se řiďte konkrétním schématem. Nejste-li si jistí, napište nám.
Dotykové vypínače

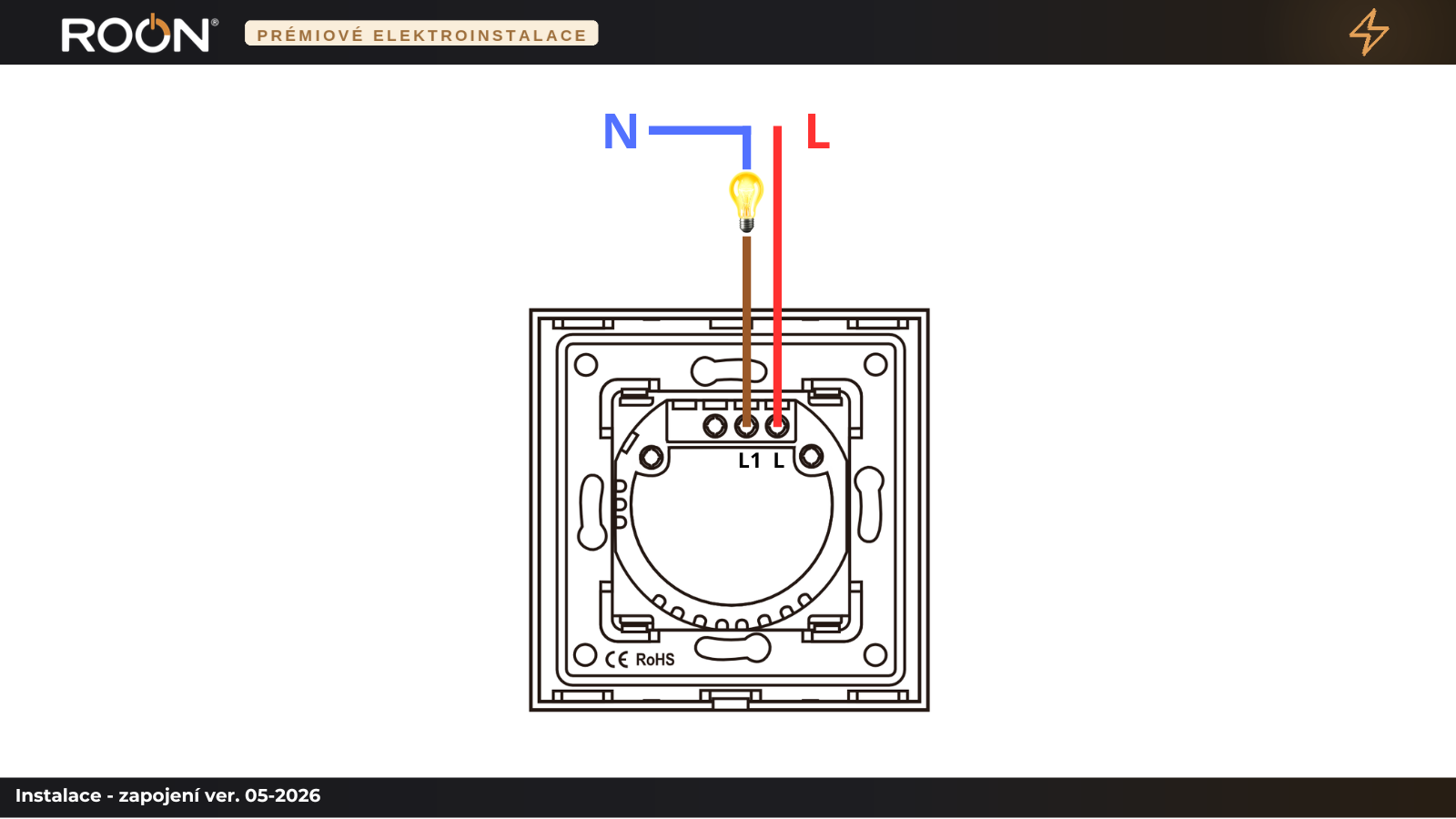

Nejběžnější jednoduchý vypínač. Přímá náhrada za klasický mechanický vypínač bez stavebních úprav.

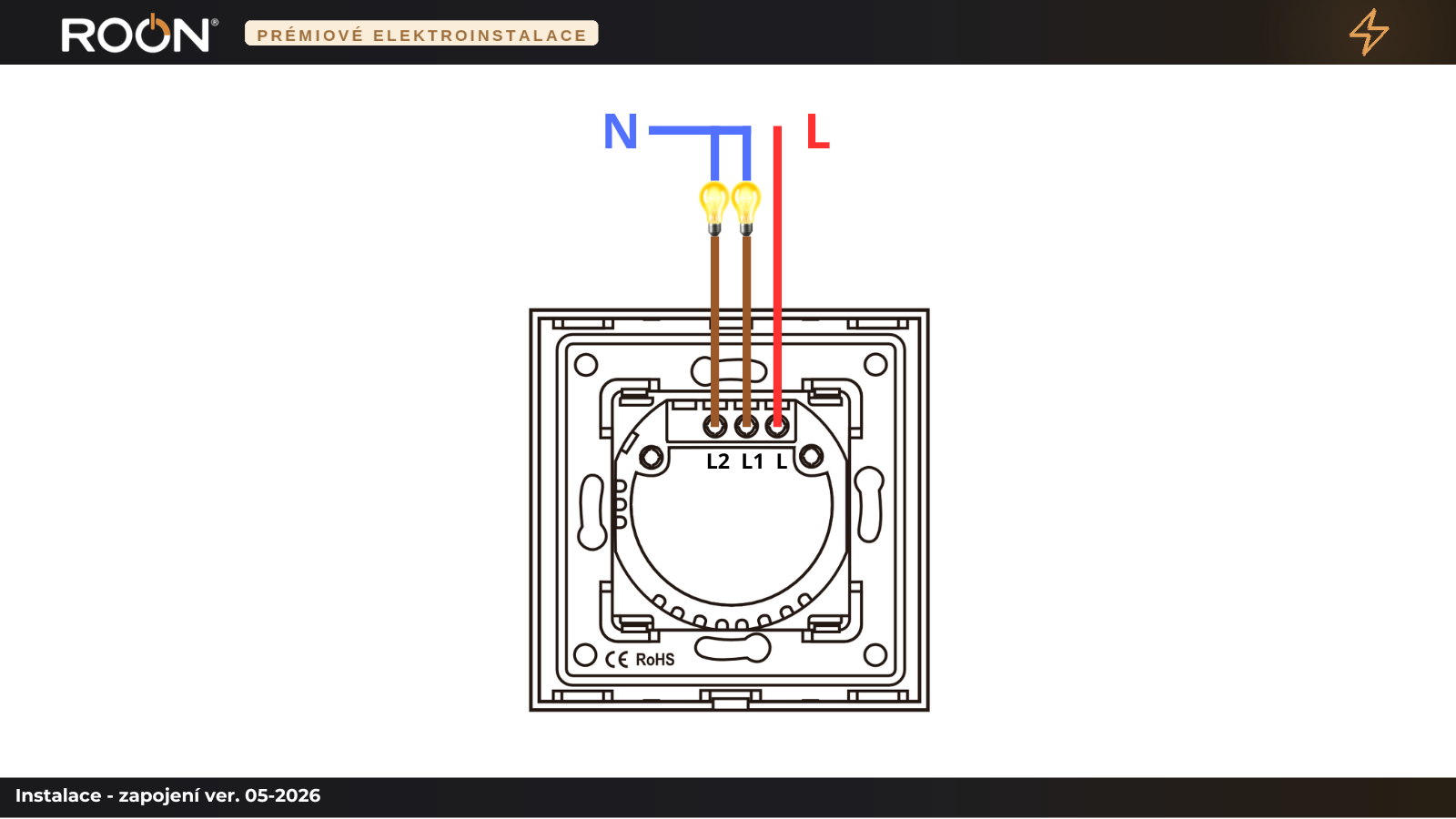

Lustrový vypínač — dva nezávislé světelné okruhy ovládané z jednoho místa.

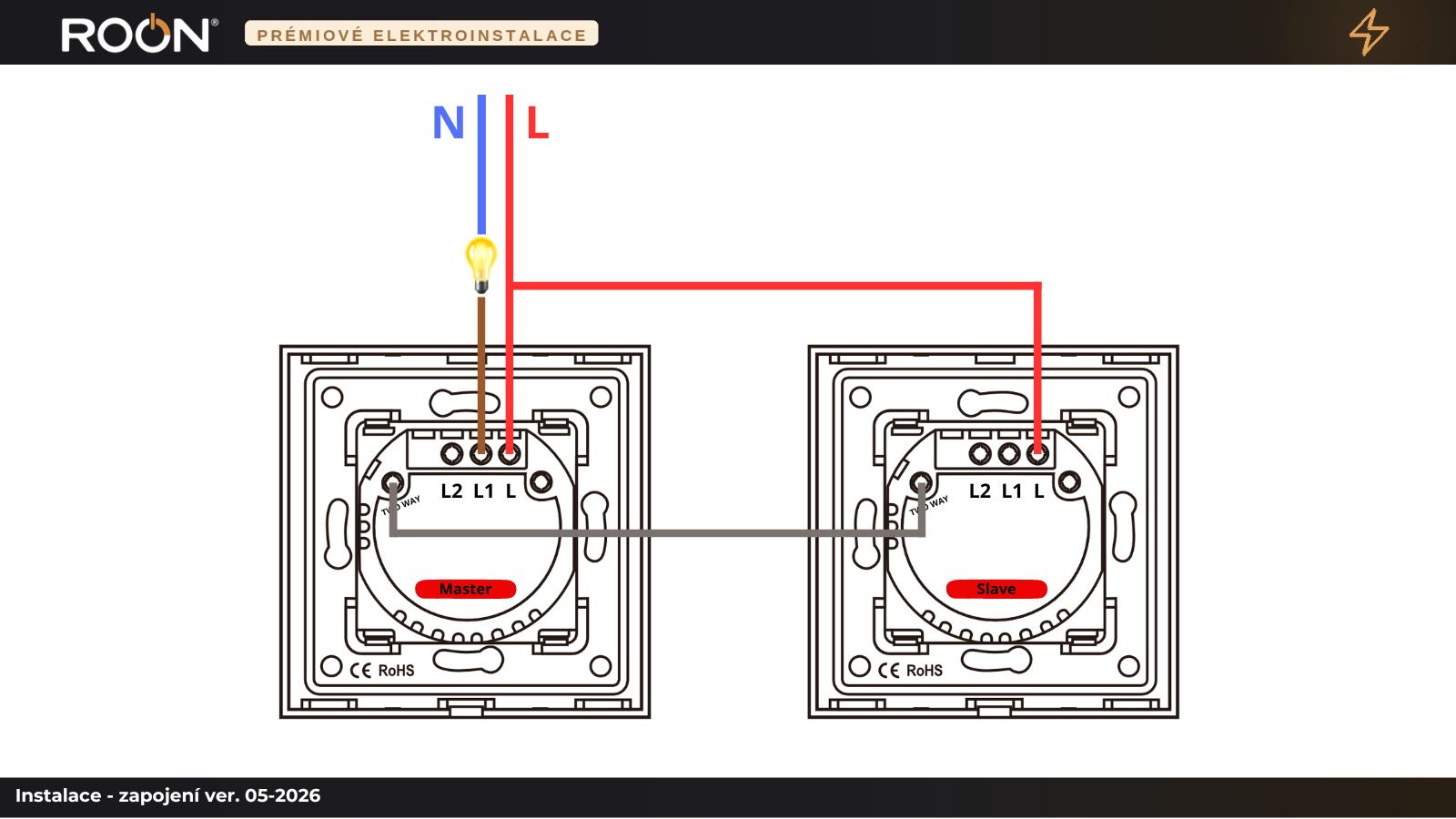

Náhrada klasického schodišťového zapojení pro ovládání jednoho světla ze dvou míst.

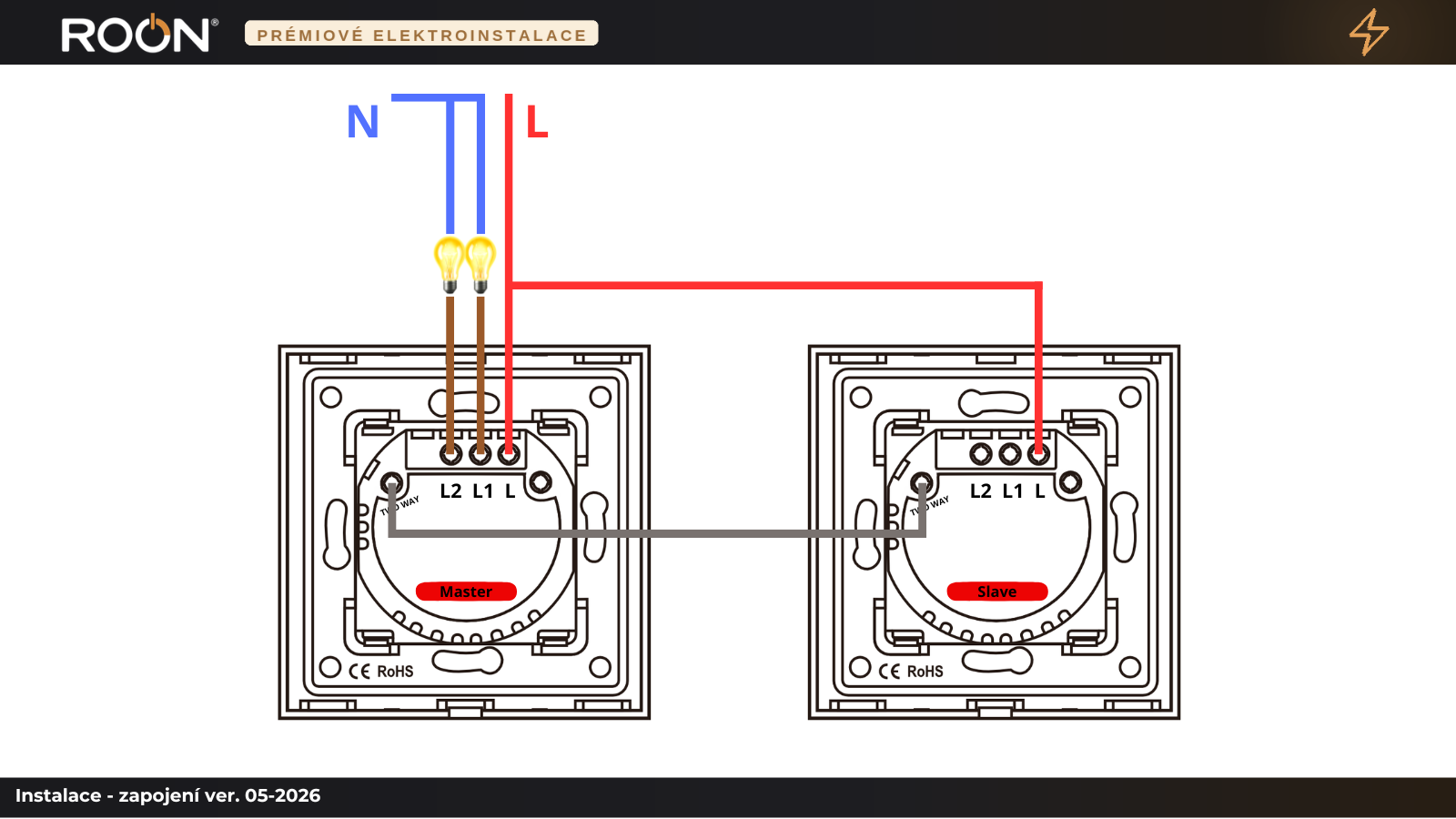

Jeden strojek je v systému „master", druhý „slave" — odvody ke světlům vedou z master strojku.

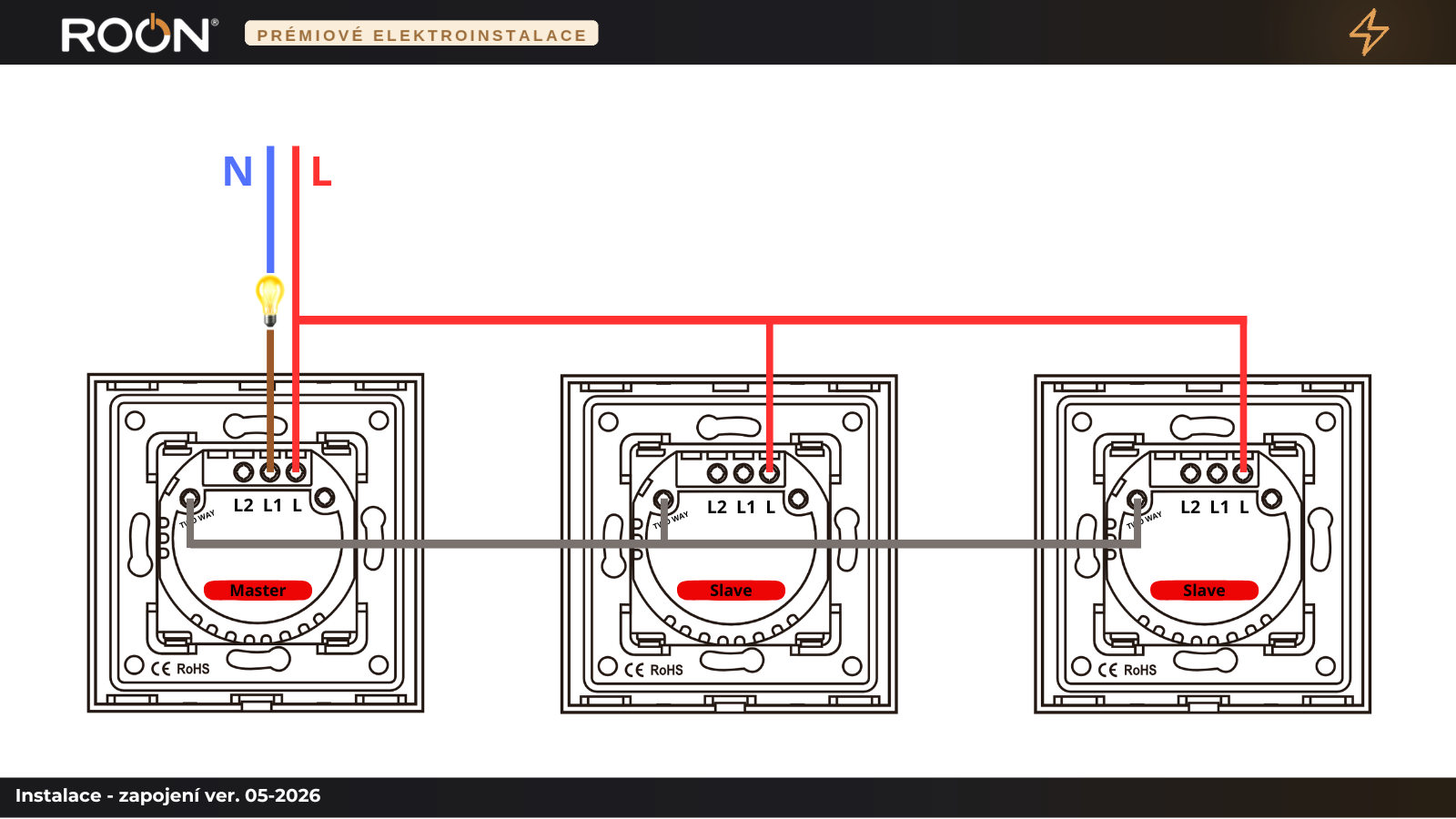

Pro ovládání z více než čtyř míst řešíme dotykovými tlačítky a impulsním relé bez omezení počtu míst.
Kombinace dvojitého schodišťového č.6+6 s křížovým č.7+7.
Varianty s WIFI
U WIFI variant je ideální přivést nulový vodič; pokud chybí, poslouží LED adaptér, který je součástí balení.

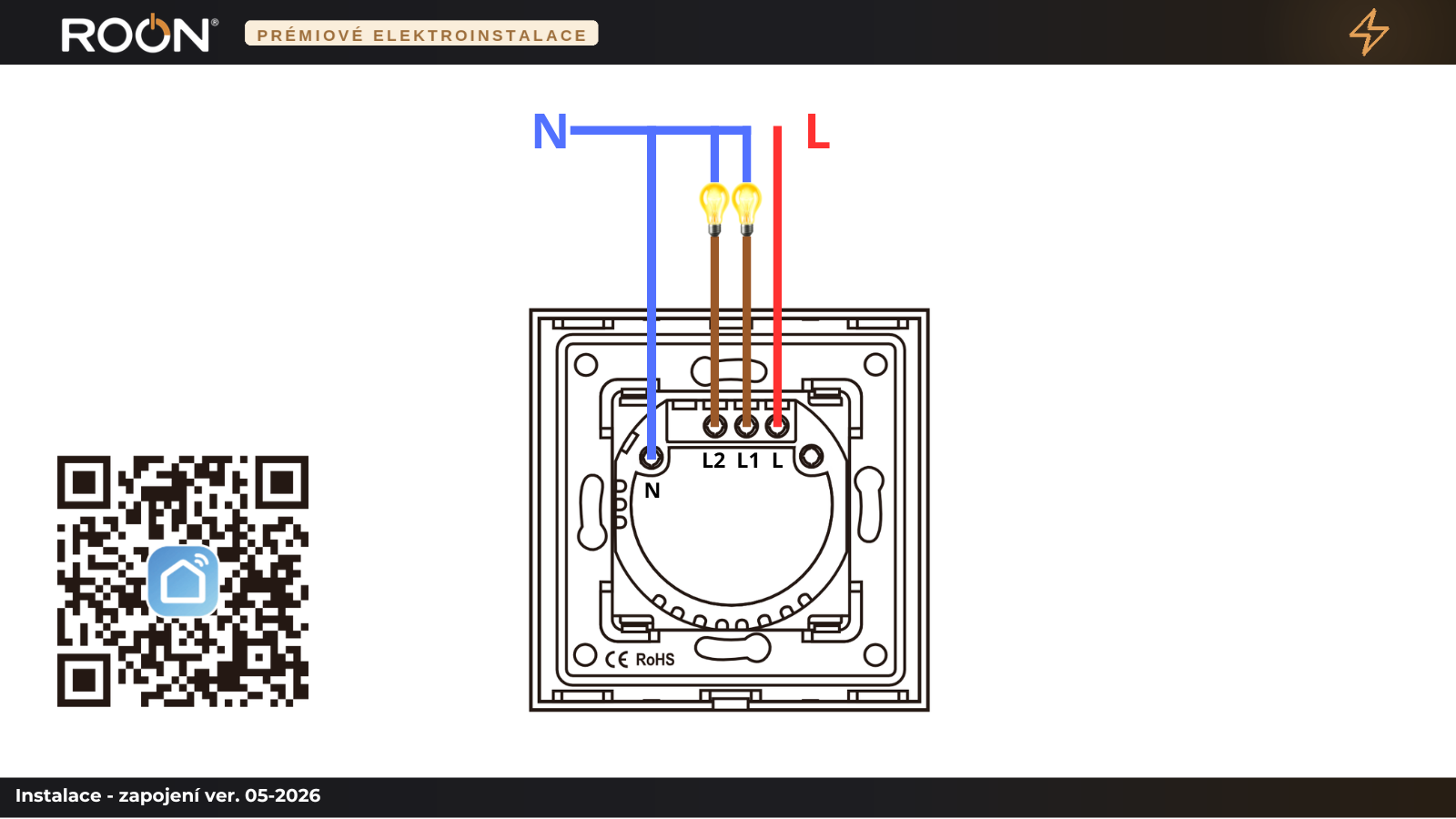

Stejný princip jako č.1 s WIFI, pro dva nezávislé okruhy.

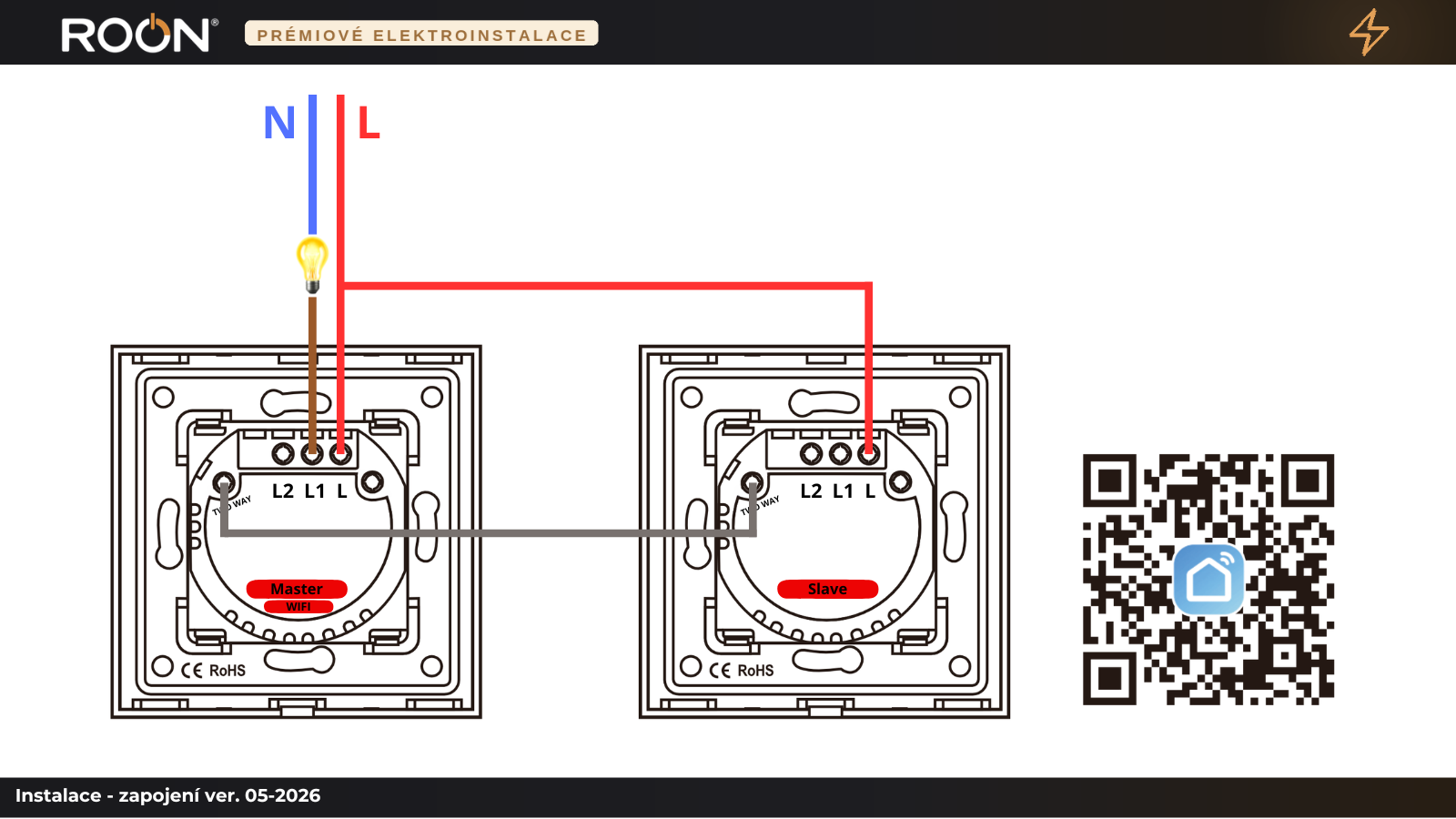

Stačí jeden WIFI strojek jako „master", ostatní místa obstarají schodišťové strojky bez WIFI jako „slave".
Žaluziové vypínače

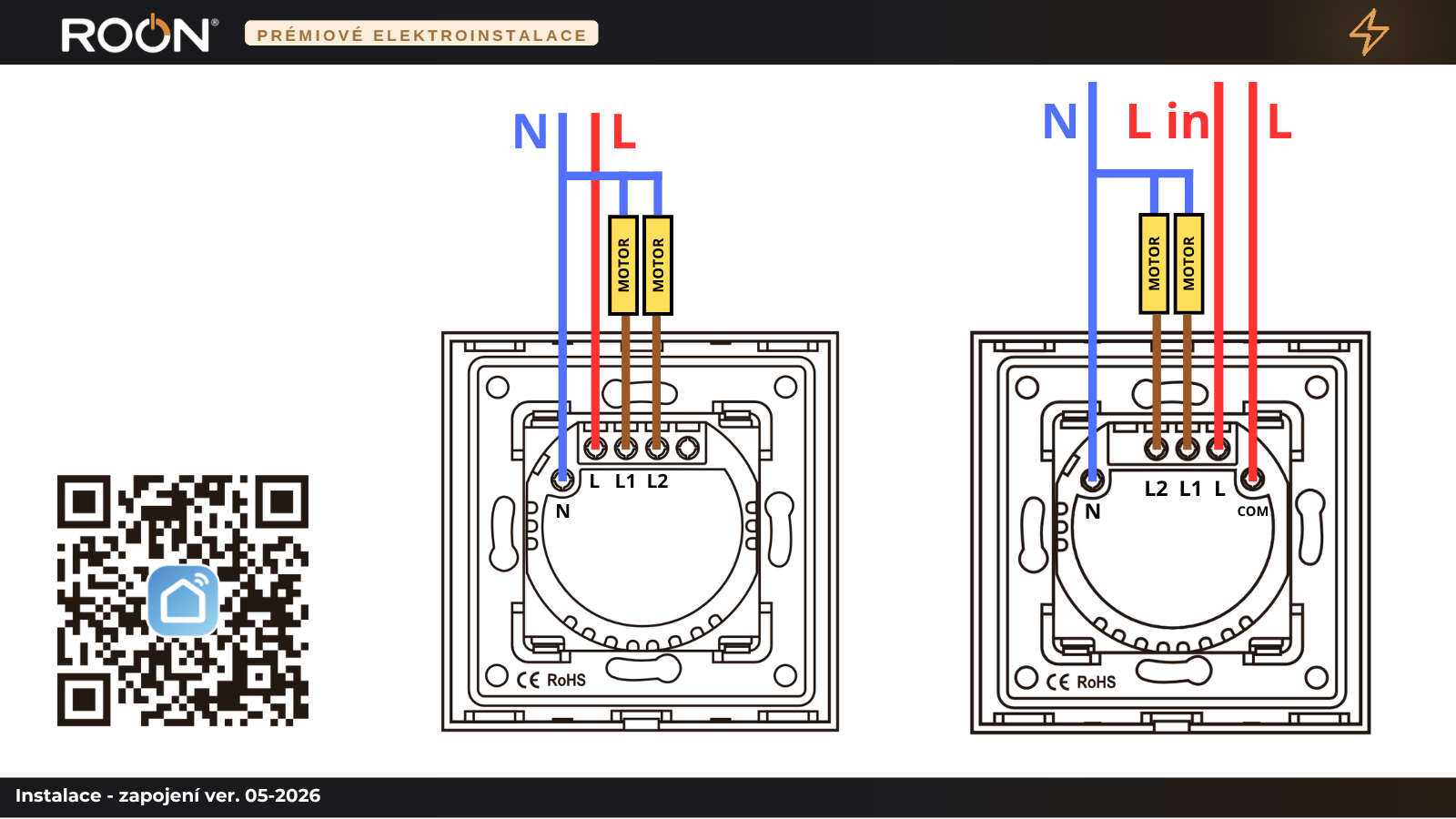

Blokace protichodu a časovač cca 60 s. Varianta bez WIFI umí i beznapěťový kontakt pro centrální ovládání a řídicí jednotky.
Tlačítka — impuls, push-dim, doběh

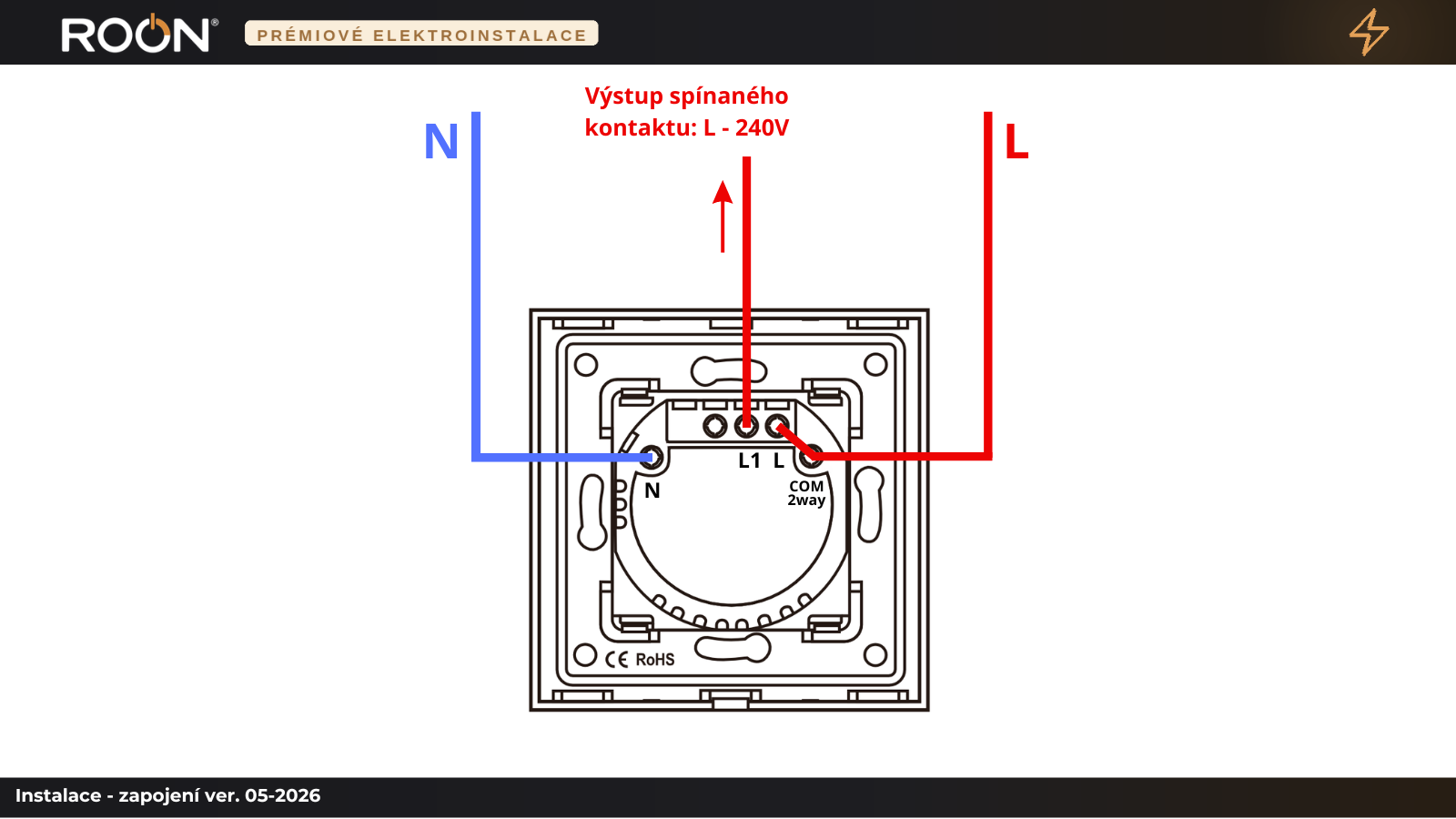

Univerzální tlačítko chráněné proti náběhovým špičkám induktivní zátěže (motory ventilátorů). Vhodné i pro push-dim stmívání.

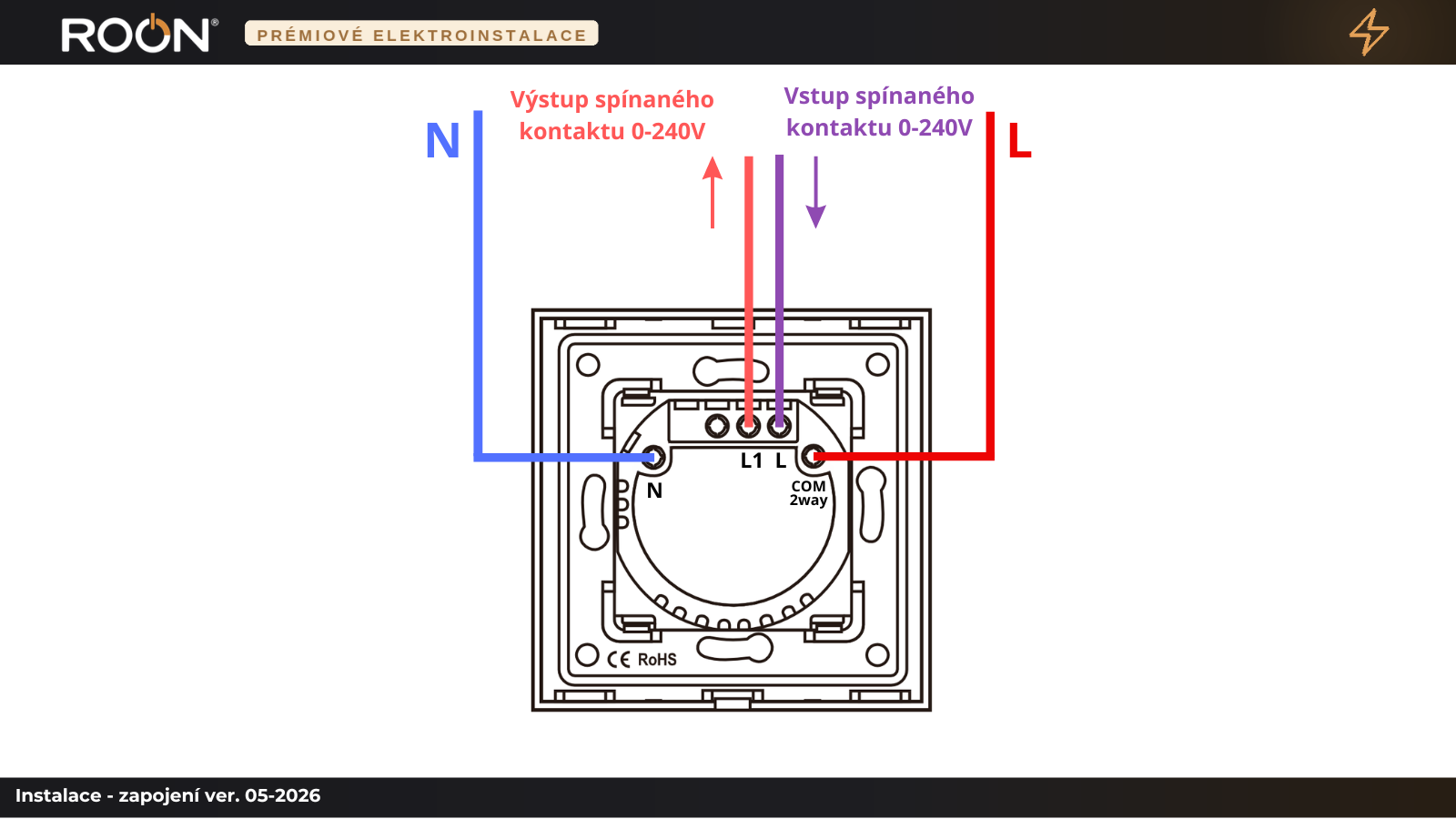

Oddělené napájení elektroniky umožňuje beznapěťový kontakt — pro push-dim i řídicí systémy.
Dvojité schodišťové spínání impulsního relé z libovolného počtu míst, úsporné na počet vodičů.

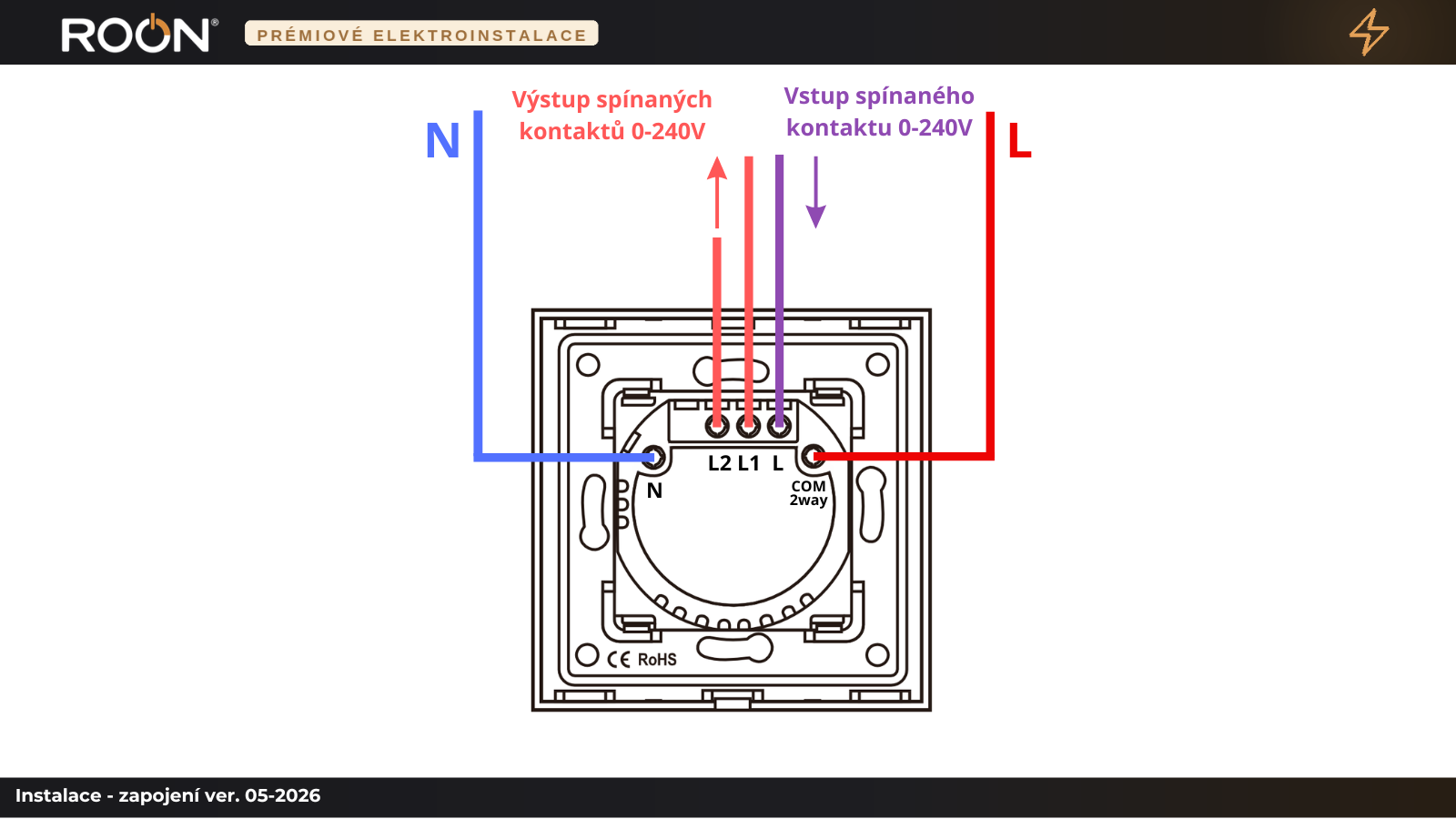

Oddělené napájení; vhodné pro push-dim, smart home a řízení žaluzií.
Chytrá domácnost 12/24 V

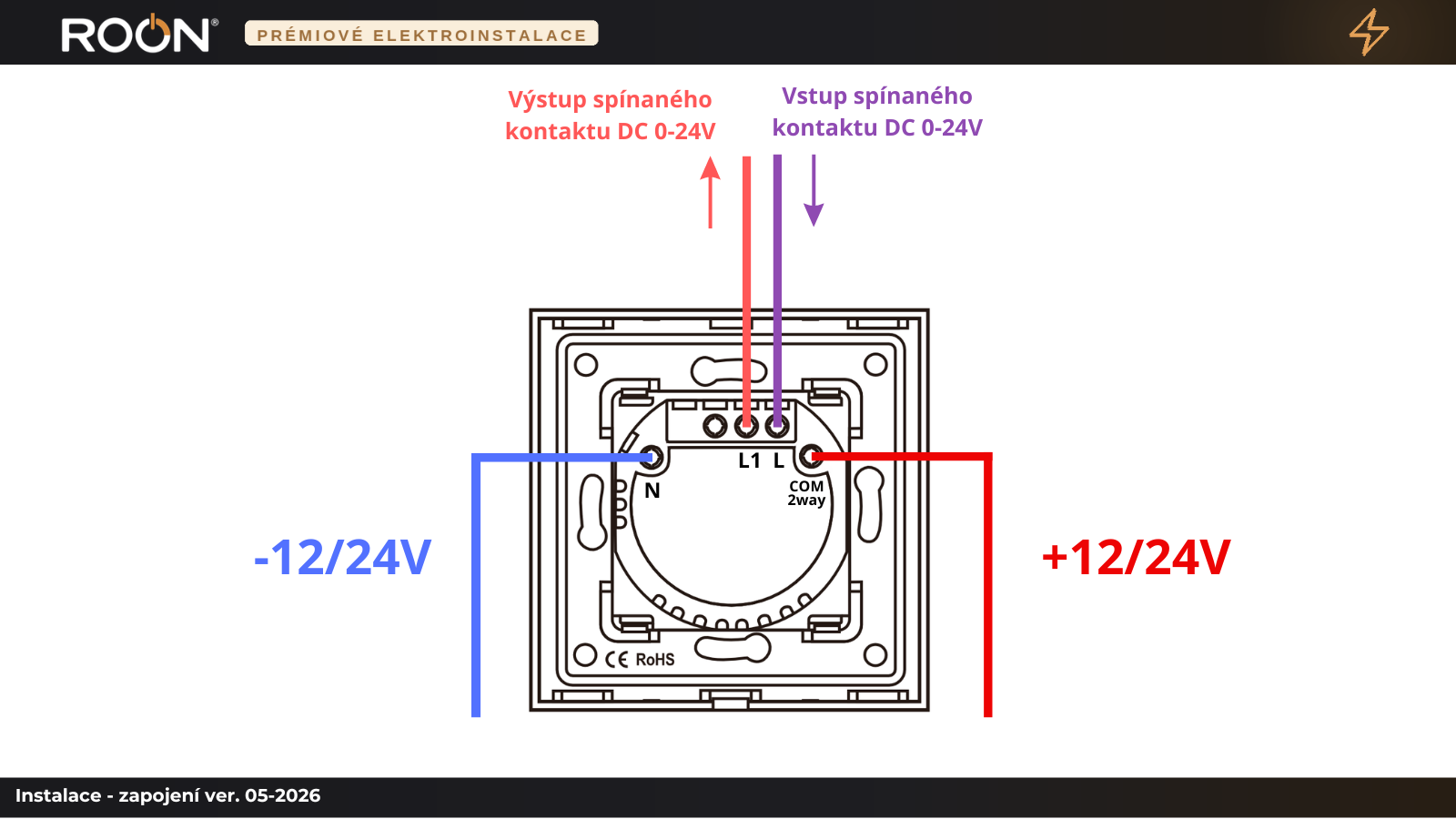

Pro strukturovanou slaboproudou kabeláž, spínání DC 0–24 V do řídicího systému.
Dvojitá varianta pro spínání DC 0–24 V.

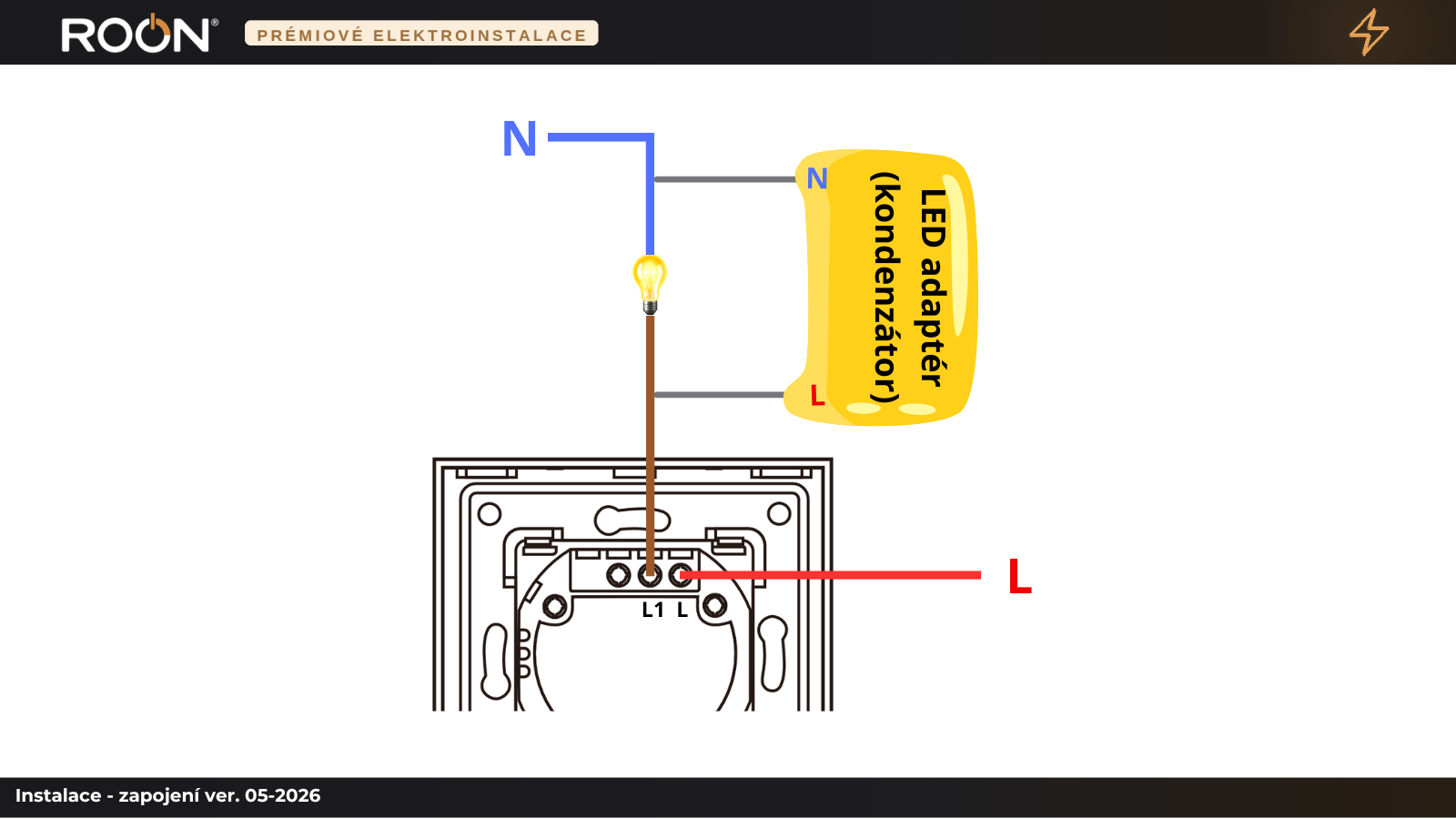

LED adaptér
Zapojuje se paralelně se zátěží — zajistí spolehlivý dotyk u velmi malé zátěže (např. ~1 W) nebo nahradí chybějící nulový vodič u WIFI vypínačů.
Mechanické vypínače ROON

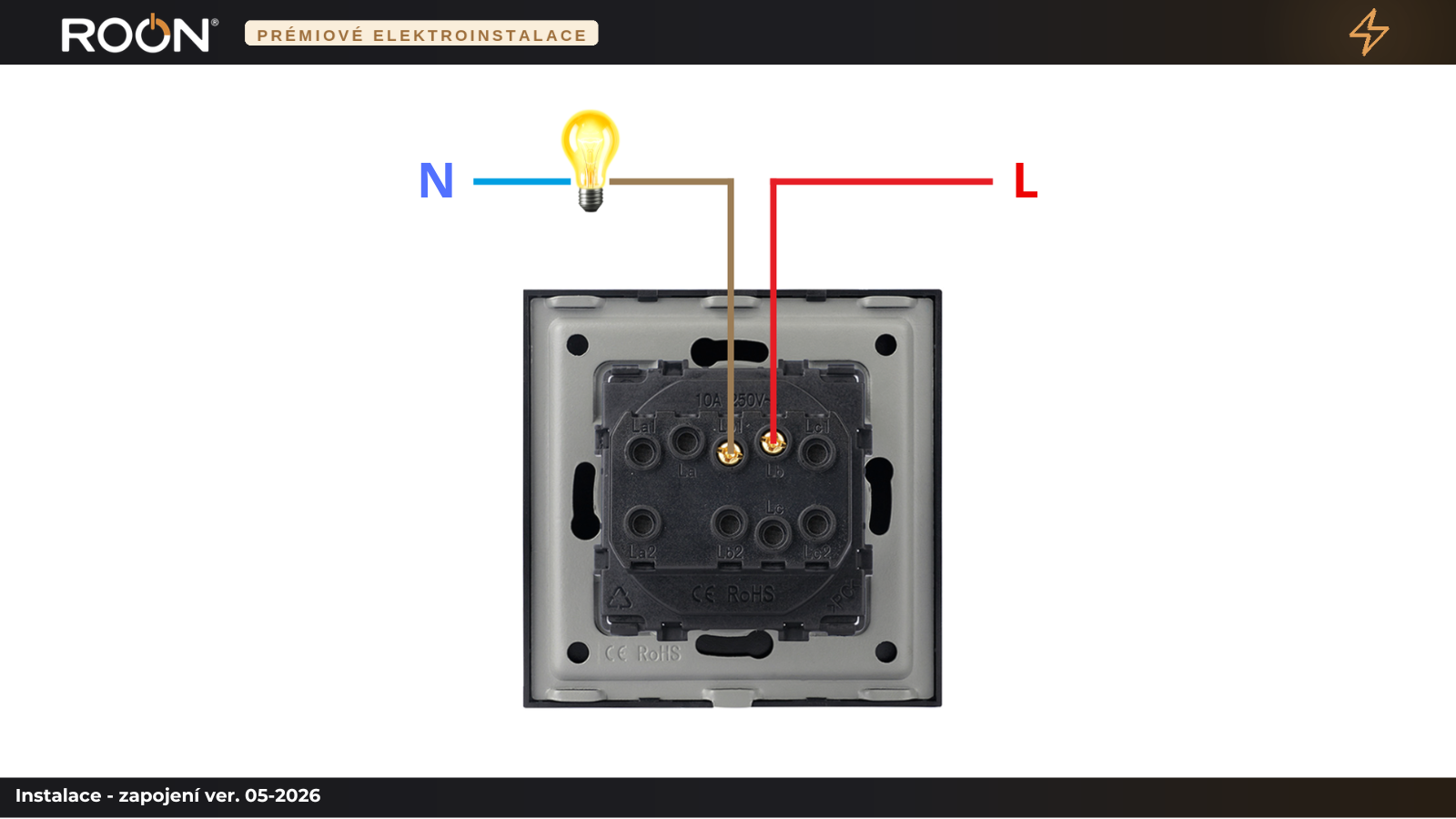

Standardní zapojení jako u běžného mechanického vypínače — při výměně lze postupovat podle stávajícího zapojení.

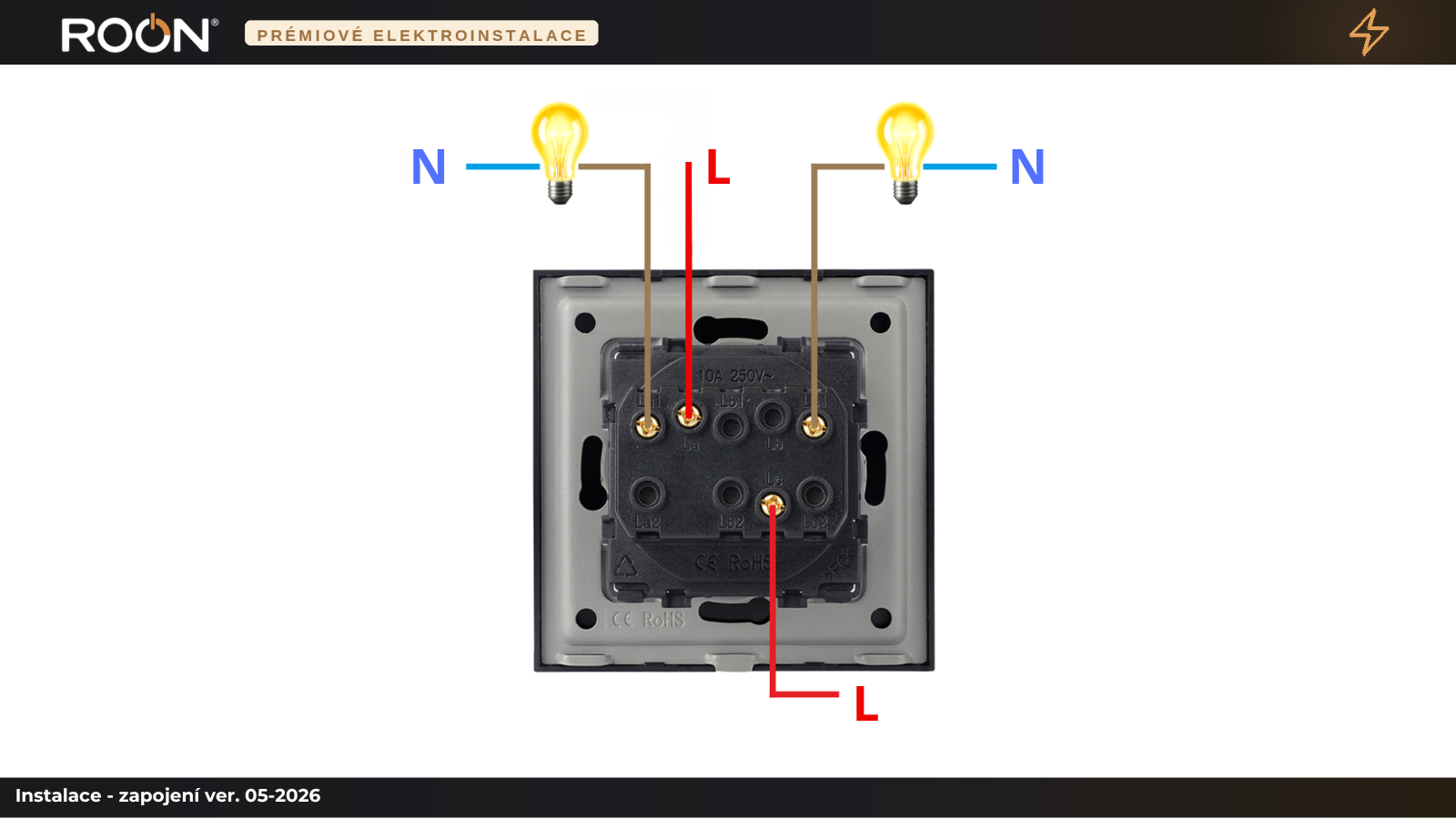

Standardní zapojení dvojitého mechanického vypínače.

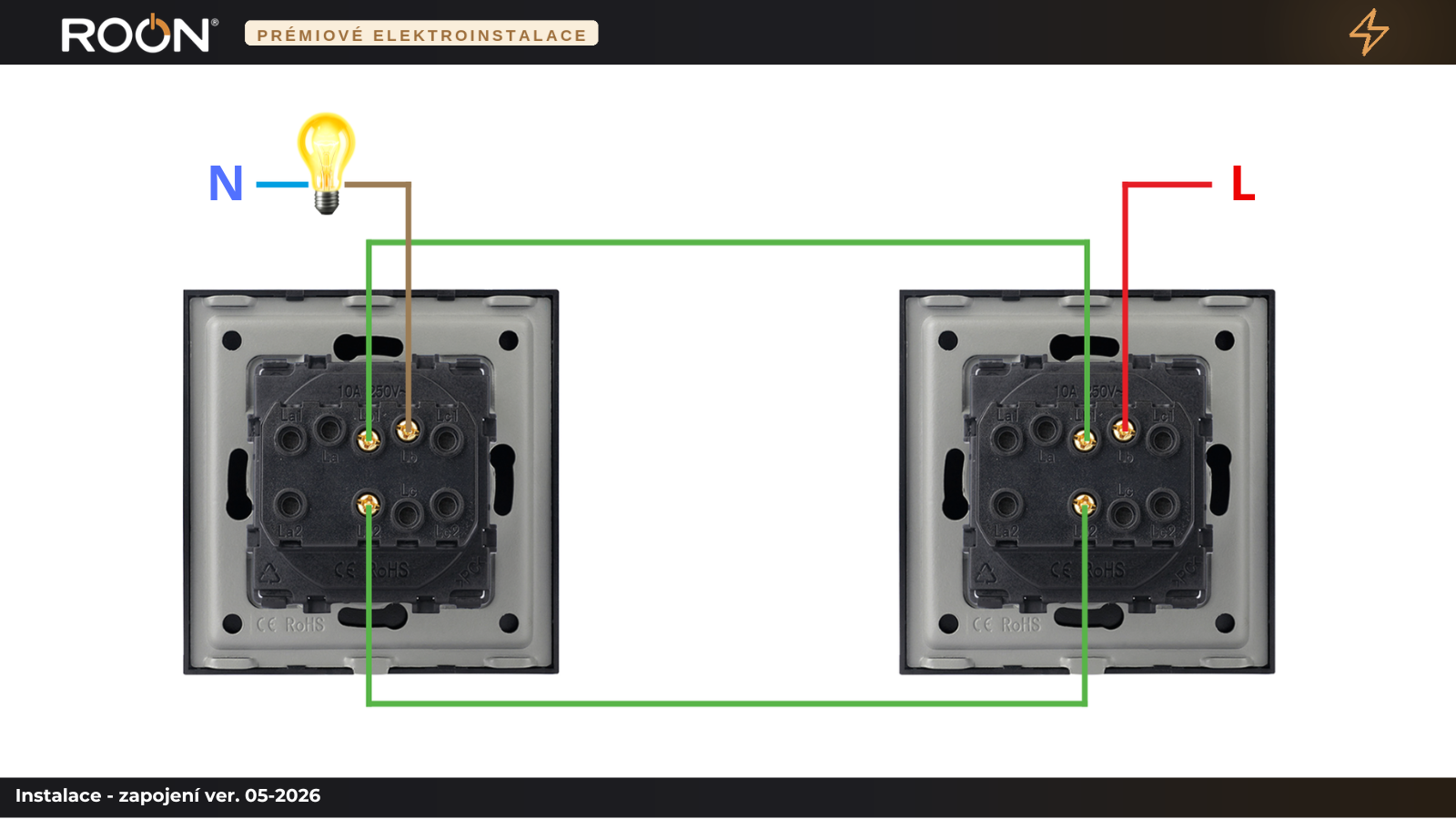

Standardní schodišťové zapojení.

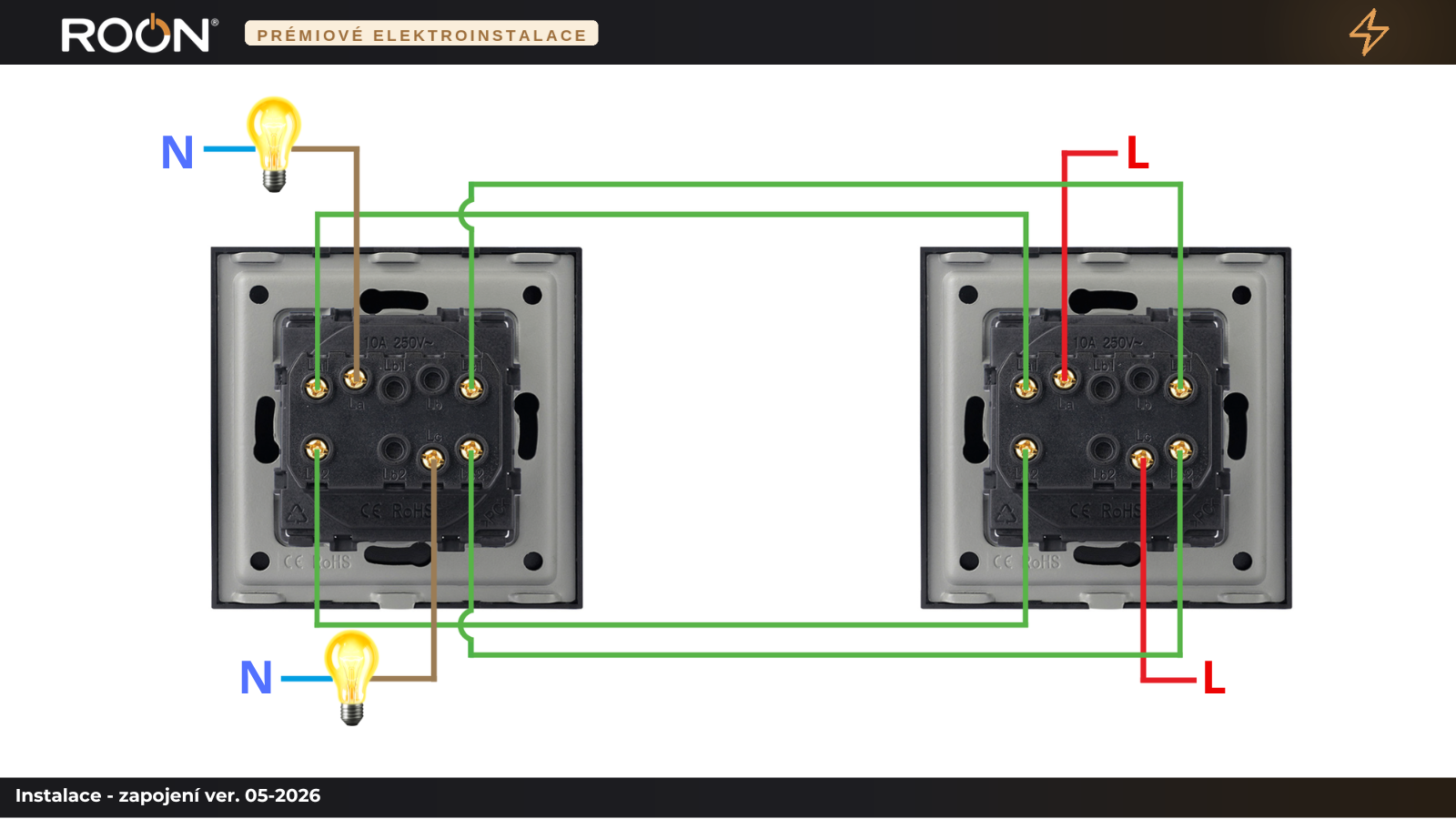

Standardní dvojité schodišťové zapojení.

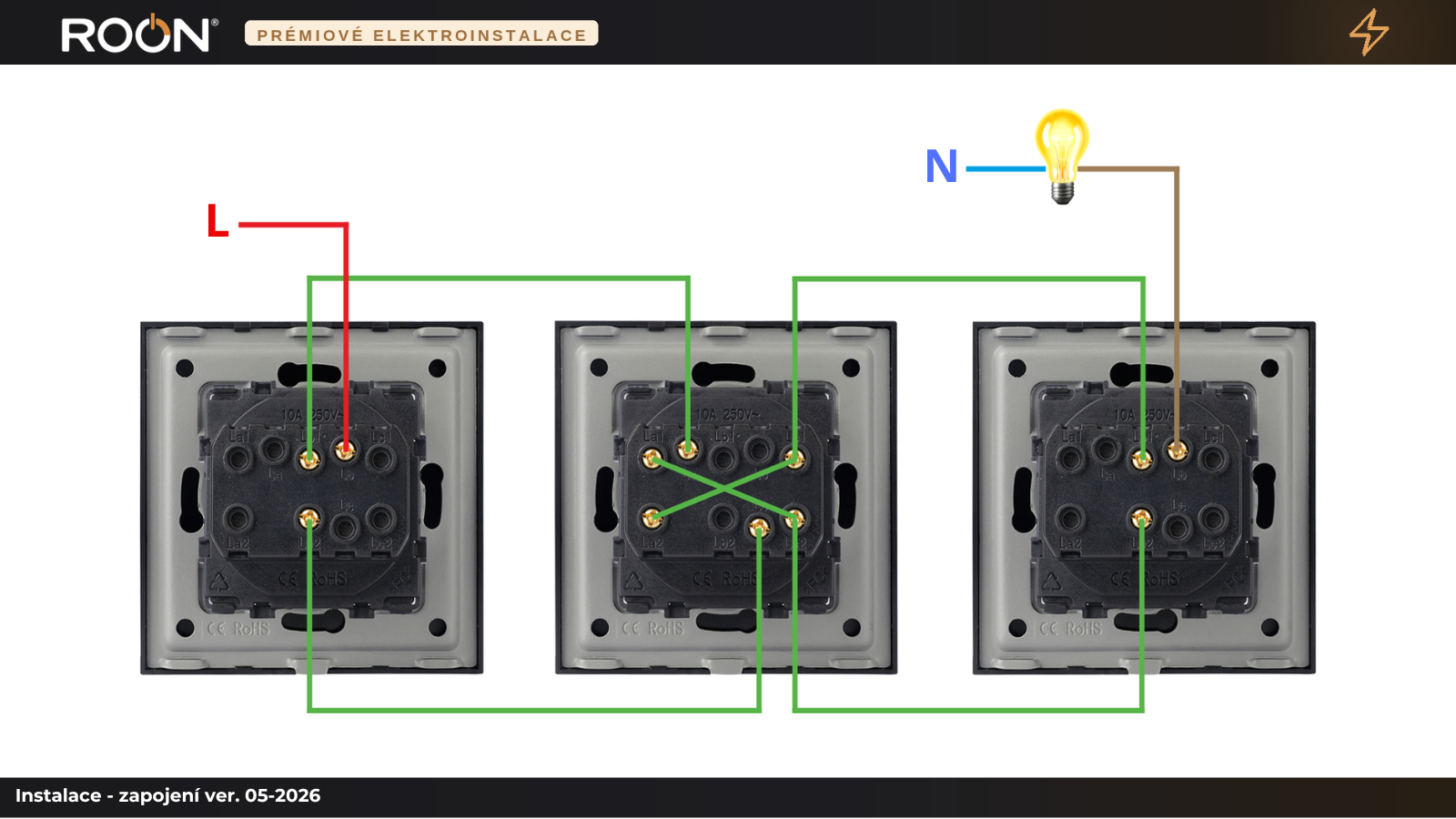

Standardní schodišťové + křížové zapojení pro ovládání z více míst.
Potřebujete poradit s konkrétním zapojením? Ozvěte se přes kontaktní formulář — případně doporučíme montážní firmu se zkušenostmi s instalací dotykových vypínačů ROON.
