Jak správně zapojit dotykové vypínače ROON ?


Při zapojování vždy prověřte, který vodič je přívodní fáze. Bez ohledu na barvu vodičů doporučujeme proměření a označení všech. Pokud si v tomto nejste jistí, tak svěřte tuto práci odborné elektromontážní firmě.

Pamatujte na to, že nesprávné zapojení dotykového vypínače může způsobit jeho nevratné poškození. Obzvláště u schodišťových vypínačů, pokud zaměníte vodiče, může nevratně dojít k poškození komunikačního modulu a vypínače nebude možné synchronizovat. Jakákoliv manipulace s dotykovými vypínači, včetně demontáže nebo i nasazení skleněného panelu, musí probíhat při vypnutém napájení.
Kdykoliv si nebudete se zapojením jistí, tak nás raději kontaktujte. Poradíme Vám telefonicky nebo e-mailem, případně doporučíme firmu se zkušenostmi s instalací dotykových vypínačů.

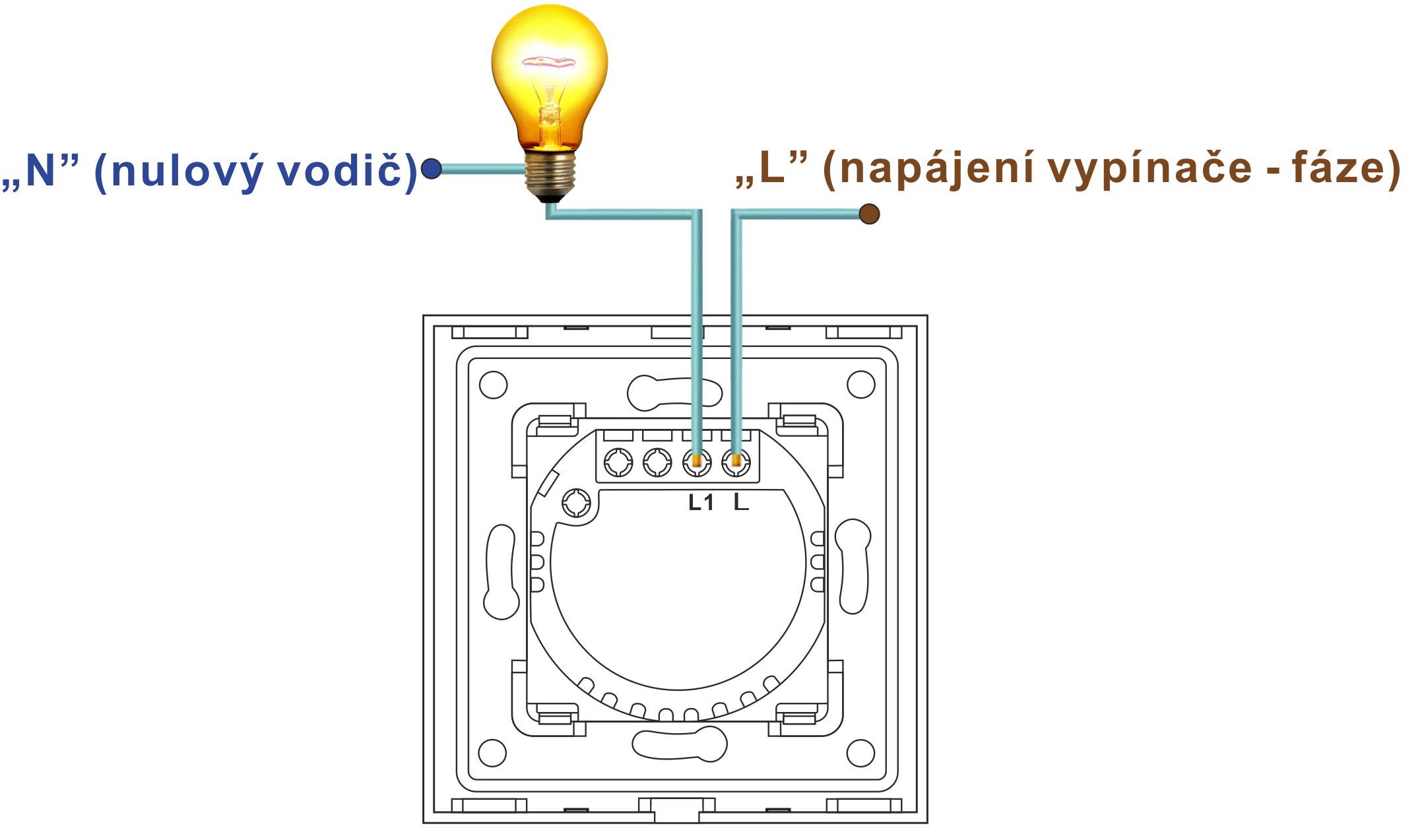

Zapojení dotykového vypínače řazení č.1

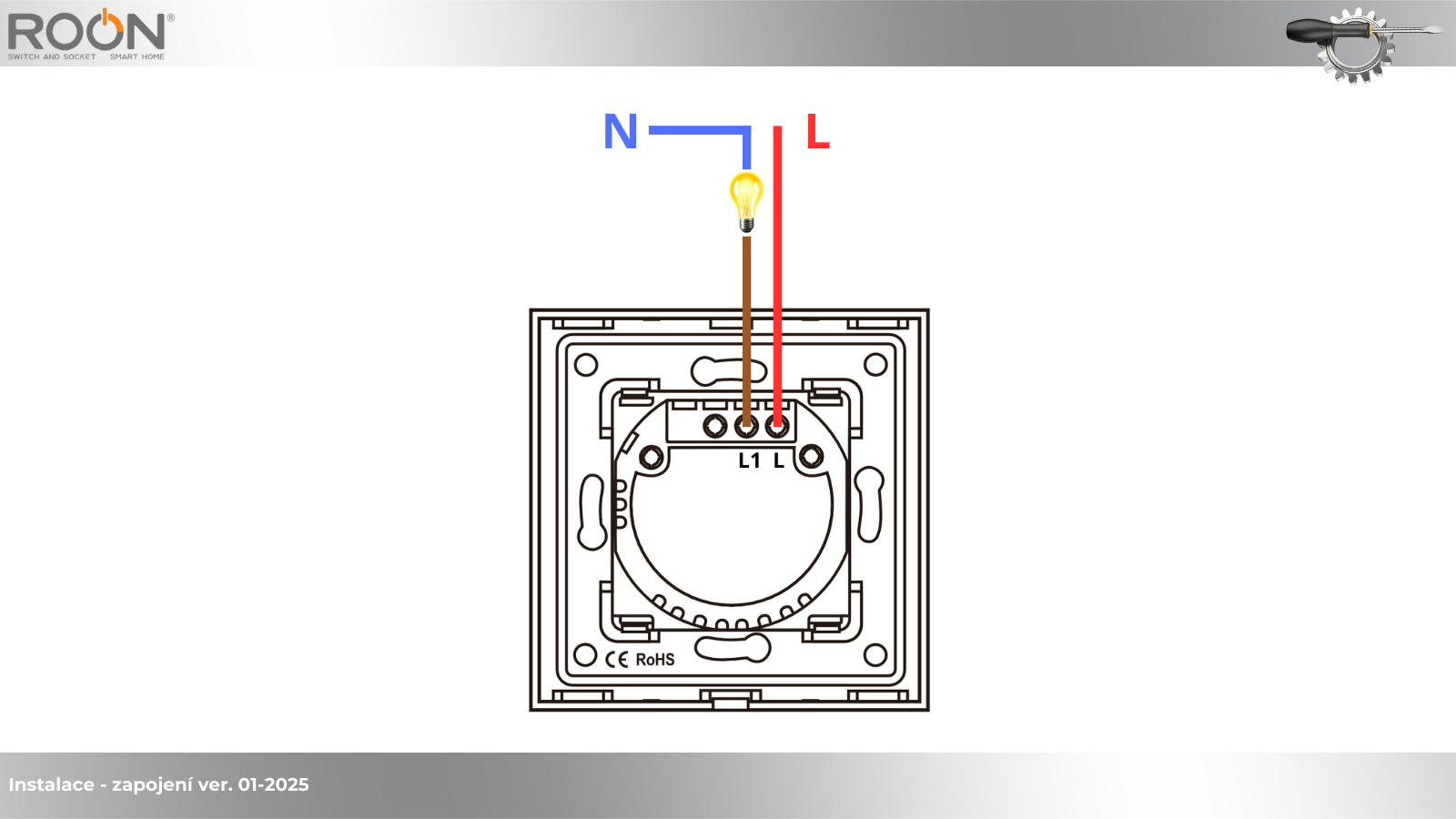

Obrázek 1

Vypínače řazení č.1 jsou většinou nejběžnějším typem vypínače které najdete ve své domácnosti. Jde o vypínače, které jsou "jednoklapkové", a ovládáme s nimi jedno světlo, pouze z jednoho místa. Připojené jsou pouze na dva vodiče, kdy jeden je přívodní, tedy "ostrá" fáze od jističe - tento zapojujeme na svorku vypínače s označením "L", a další vodič je odvod "spínané" fáze ke světlu, a tento připojujeme na svorku vypínače "L1".

Zapojení dotykového vypínače řazení č.5

Obrázek 2

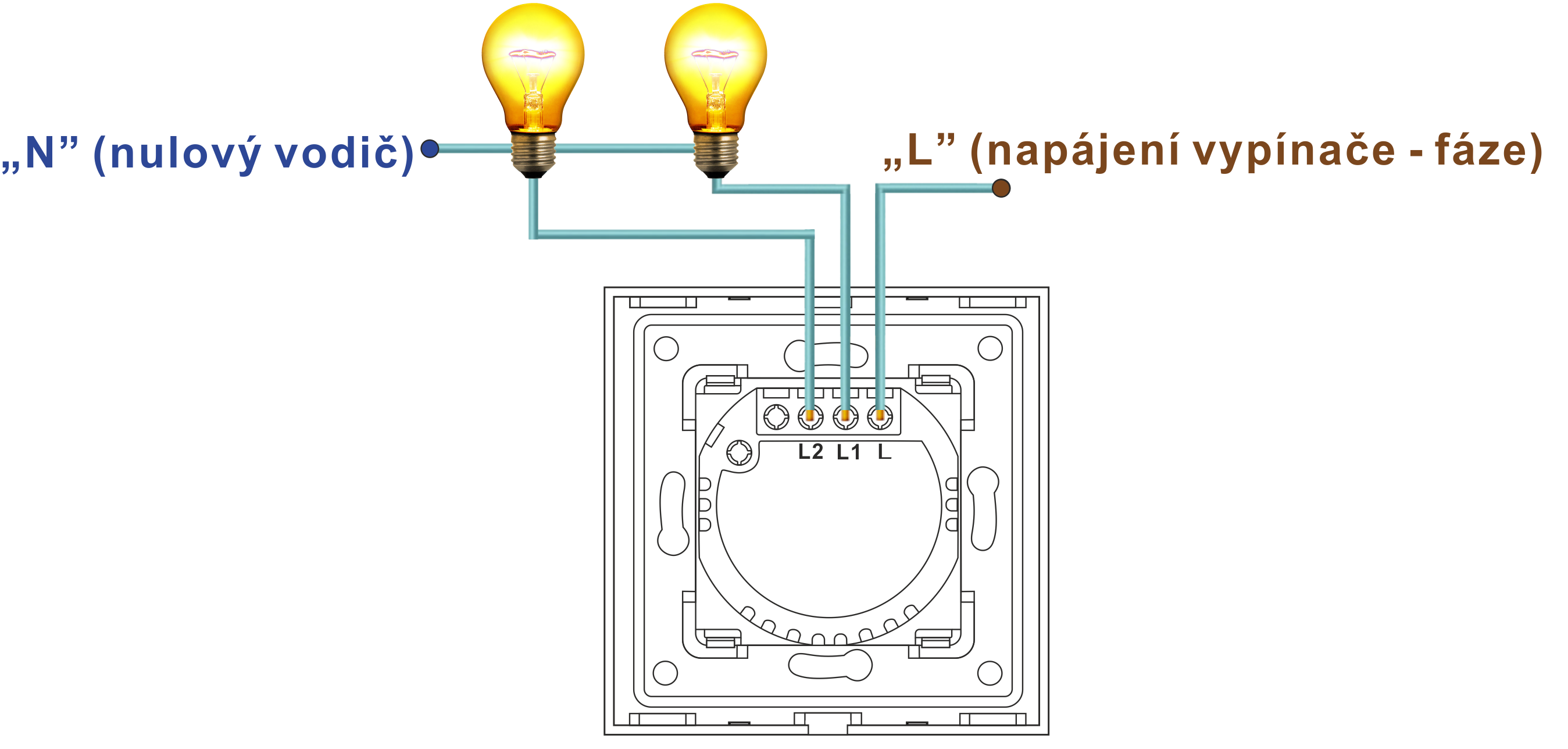

Vypínače řazení č.5 jsou také častým typem vypínače které najdete ve své domácnosti. Jde o vypínače, které jsou "dvouklapkové", a ovládáme s nimi dvě světla, pouze z jednoho místa. Připojené jsou pouze na tři vodiče, kdy jeden je přívodní, tedy "ostrá" fáze od jističe - tento zapojujeme na svorku vypínače s označením "L", a další vodiče jsou odvod "spínané" fáze ke světlům, a tyto připojujeme na svorky vypínače "L1" a "L2".

Zapojení schodišťových vypínačů č.6

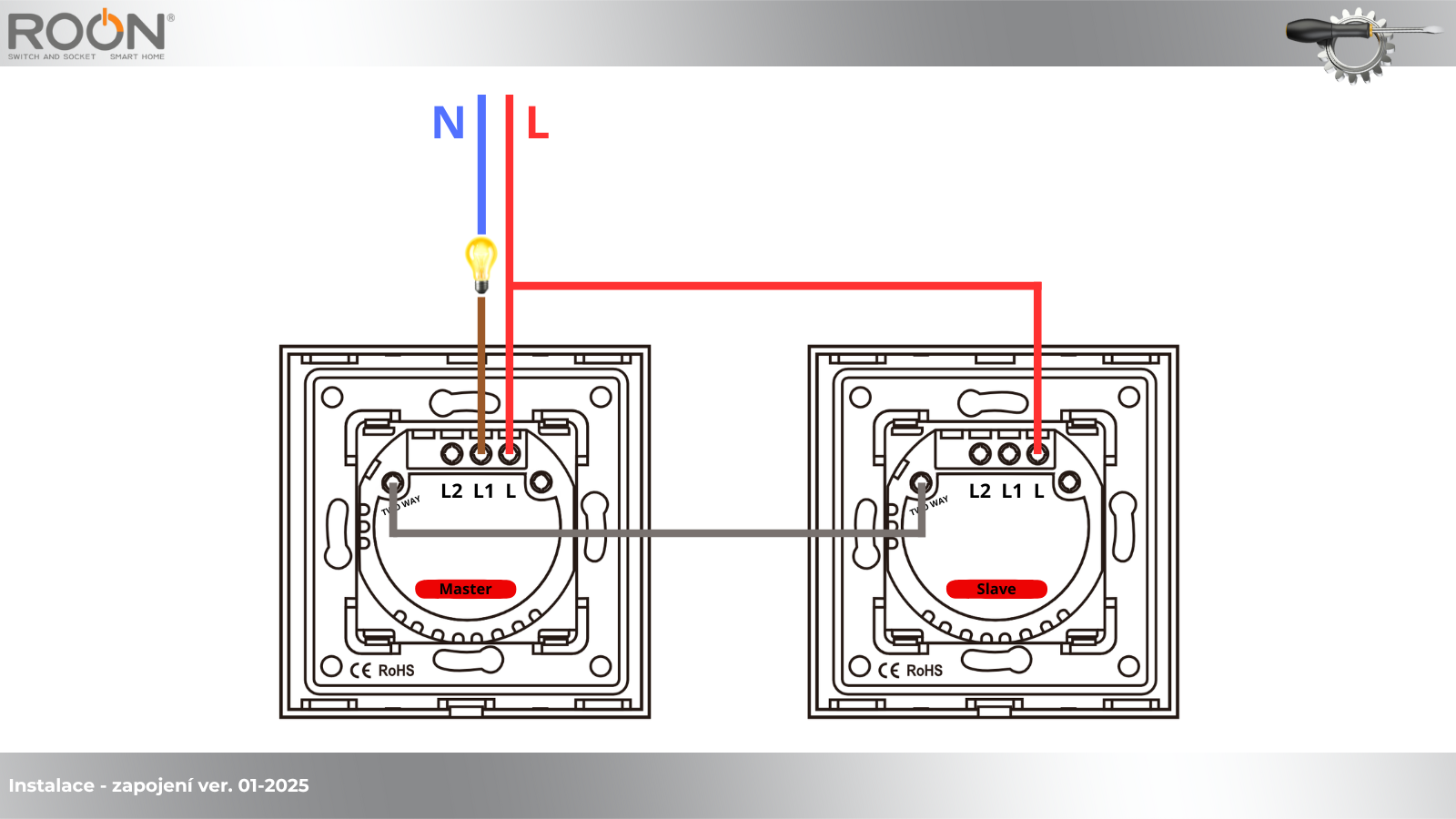

Obrázek 3

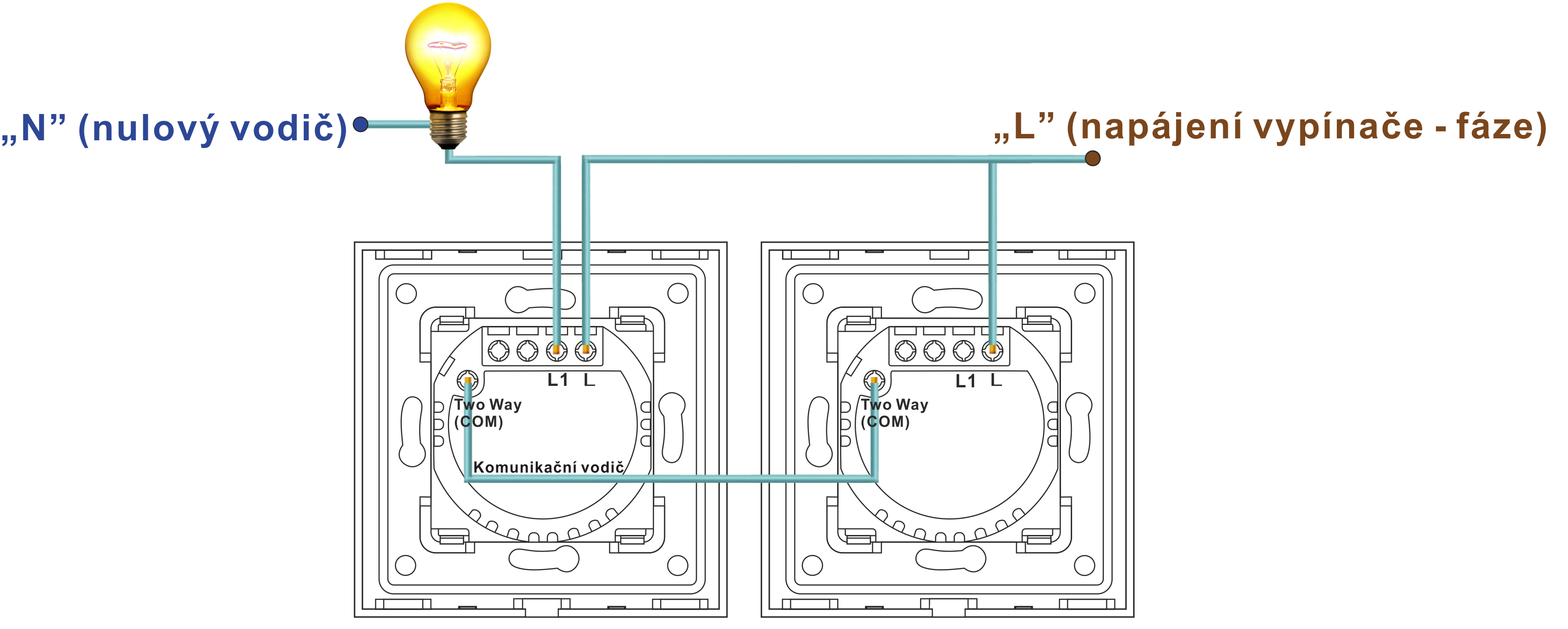

Vypínače řazení č.6 jsou takzvané schodišťové vypínače. Jde o vypínače, které jsou "jednoklapkové", a ovládáme s nimi jedno světlo ze dvou míst. Připojení je takové, že do obou strojků vypínače musíme přivést ostrou fázi na svorku "L", mezi vypínači propojit "komunikační" svorky "2way", a pouze z jednoho z vypínačů je odvod spínané fáze ke světlu ze svorky "L1". Ve druhém strojku musí zůstat svorka L1 nezapojená.

Zapojení dvojitých schodišťových vypínačů č.6+6

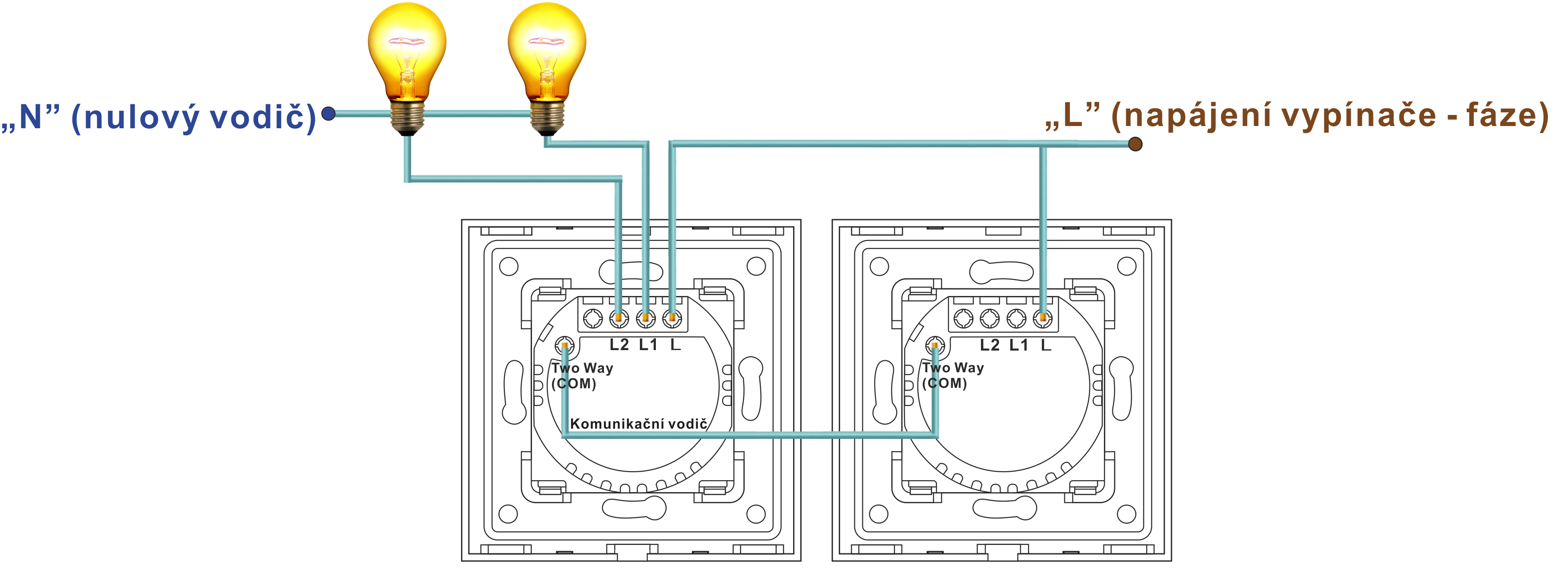

Obrázek 4

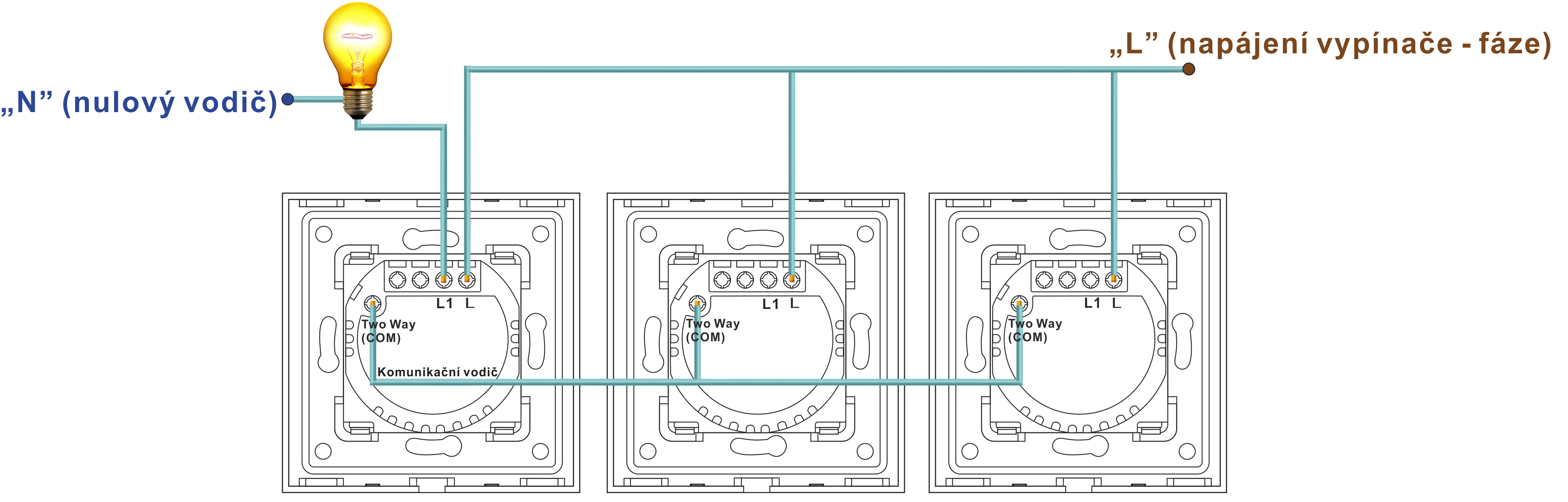

Vypínače řazení č.6+6 jsou takzvané dvojité schodišťové vypínače (5B). Jde o vypínače, které jsou "dvouklapkové", a ovládáme s nimi dvě světla ze dvou míst. Připojení je takové, že do obou strojků vypínače musíme přivést ostrou fázi na svorku "L", mezi vypínači propojit "komunikační" svorky "2way", a pouze z jednoho z vypínačů je odvod spínaných fází ke světlům ze svorek "L1" a "L2". Ve druhém strojku musí zůstat svorky L1 a L2 nezapojené. Je potřeba aby obě spínaná světla odcházela z jednoho strojku, který bude v systému nastaven jako "master", a druhý bez odvodů světel jako "slave".

Zapojení schodišťových vypínačů č.6 a č.7

Obrázek 5

Vypínače řazení č.6 jsou takzvané schodišťové vypínače. Jde o vypínače, které jsou "jednoklapkové", a ovládáme s nimi jedno světlo ze dvou míst. Pokud je ovládání z více míst, je mezi schodišťovými vypínači i takzvaný křížový, řazení č.7 - v našem případě jsou strojky č.6 a č.7 stejné. Takto můžeme zapojit ovládání maximálně ze čtyř míst. Pokud je potřeba ovládat z více míst, řešíme přes jiný typ strojku, a to přes dotyková tlačítka + impulsní relé. Připojení schodišťových / křížových vypínačů je takové, že do všech strojků vypínačů musíme přivést ostrou fázi na svorku "L", mezi vypínači propojit "komunikační" svorky "2way", a pouze z jednoho z vypínačů je odvod spínané fáze ke světlu ze svorky "L1". V ostatních vypínačích musí zůstat svorky L1 nezapojené.

Zapojení dvojitých schodišťových vypínačů ze tří míst

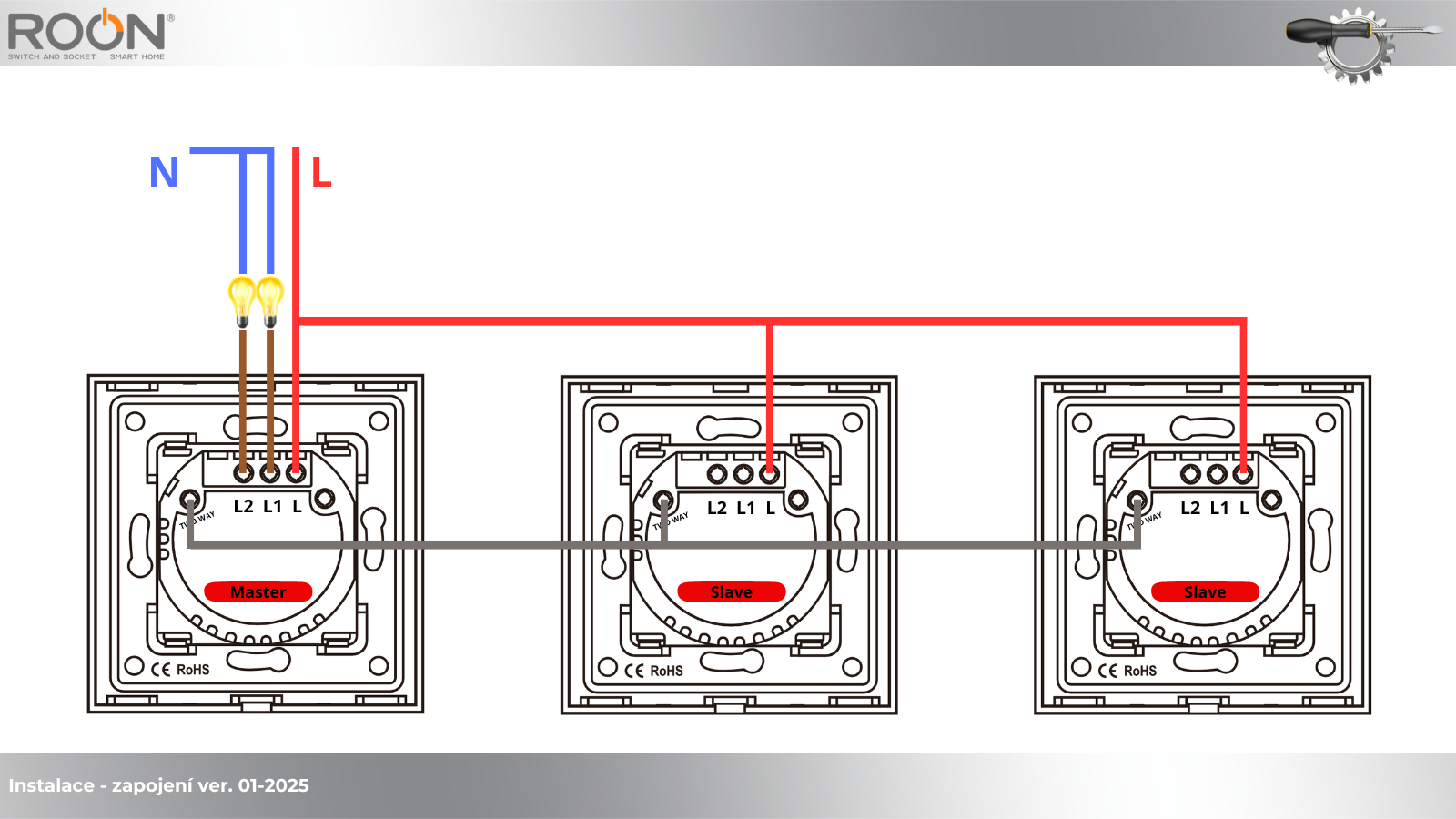

Obrázek 6

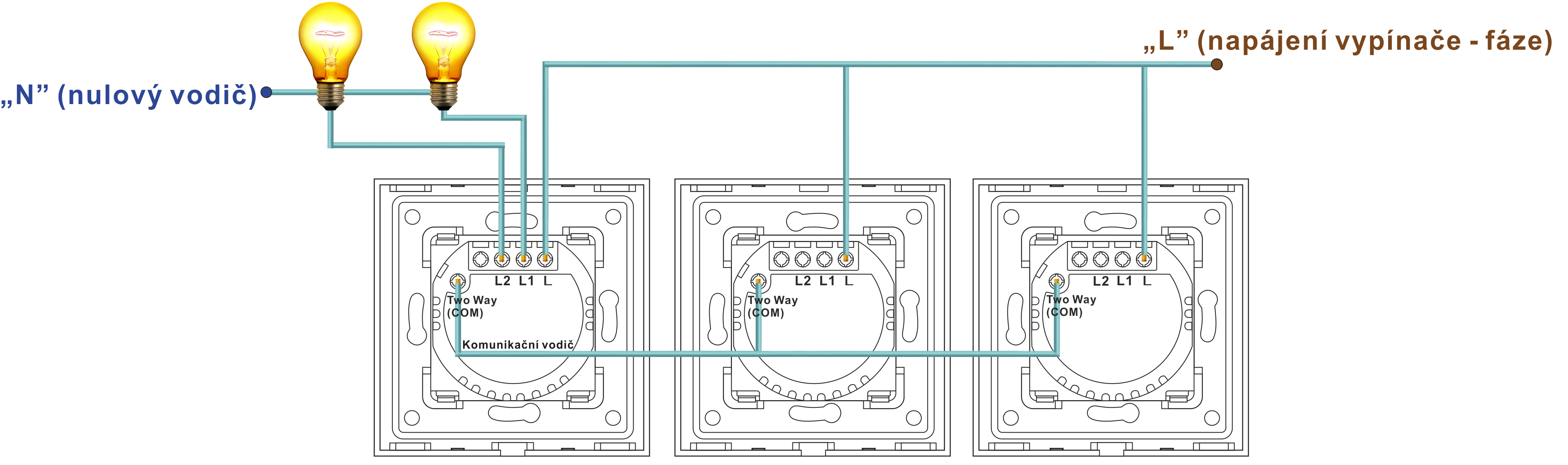

Vypínače řazení č.6+6 jsou takzvané schodišťové vypínače. Jde o vypínače, které jsou "dvouklapkové", a ovládáme s nimi dvě světla ze dvou míst. Pokud je ovládání z více míst, je mezi č.6+6 vypínači i takzvaný křížový, řazení č.7+7 - v našem případě jsou strojky č.6+6 a č.7+7 stejné. Takto můžeme zapojit ovládání maximálně ze čtyř míst. Pokud je potřeba ovládat z více míst, řešíme přes jiný typ strojku, a to přes dotyková tlačítka + impulsní relé. Připojení dvojitých schodišťových / křížových vypínačů je takové, že do všech strojků vypínačů musíme přivést ostrou fázi na svorku "L", mezi vypínači propojit "komunikační" svorky "2way", a pouze z jednoho z vypínačů je odvod spínaných fází ke světlům ze svorek "L1" a "L2". V ostatních vypínačích musí zůstat svorky L1 a L2 nezapojené.

Zapojení dotykového vypínače řazení č.1 s WIFI

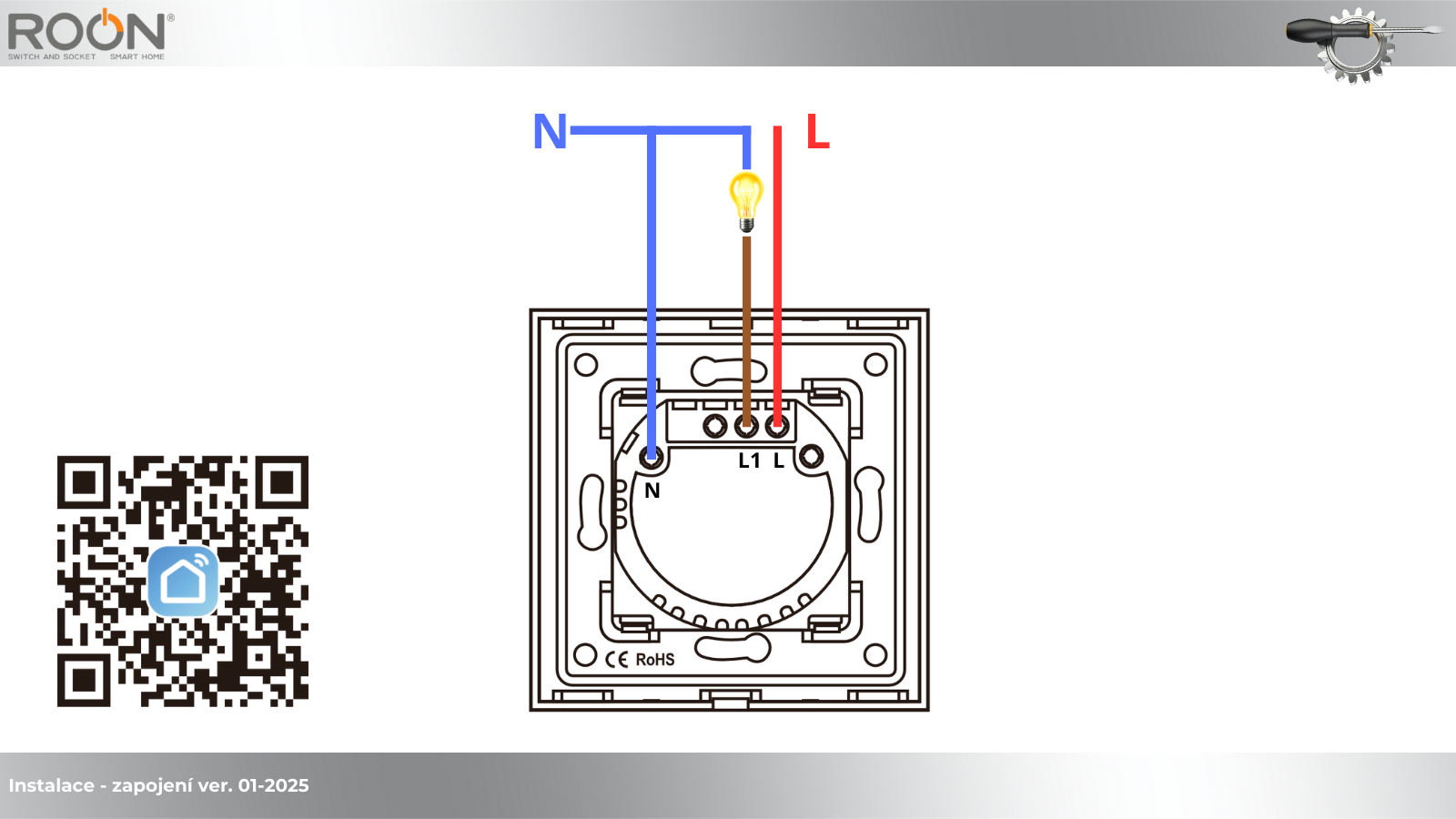

Obrázek 7

Vypínače řazení č.1 jsou většinou nejběžnějším typem vypínače které najdete ve své domácnosti. Jde o vypínače, které jsou "jednoklapkové", a ovládáme s nimi jedno světlo, pouze z jednoho místa. Pokud chceme vypínač č.1 s možností ovládání přes WIFI, je ideální zapojit i nulový vodič do svorky "N" (modrý). Pokud nemáme nulový vodič, dá se nahradit LED adaptérem který se zapojí paralelně se zátěží - LED adaptér je součástí balení WIFI vypínače a schema zapojení najdete níže v dalších schematech. Dále už jsou připojené pouze dva vodiče, kdy jeden je přívodní, tedy "ostrá" fáze od jističe - tento zapojujeme na svorku vypínače s označením "L", a další vodič je odvod "spínané" fáze ke světlu, a tento připojujeme na svorku vypínače "L1".

Zapojení dotykového vypínače řazení č.5 s WIFI

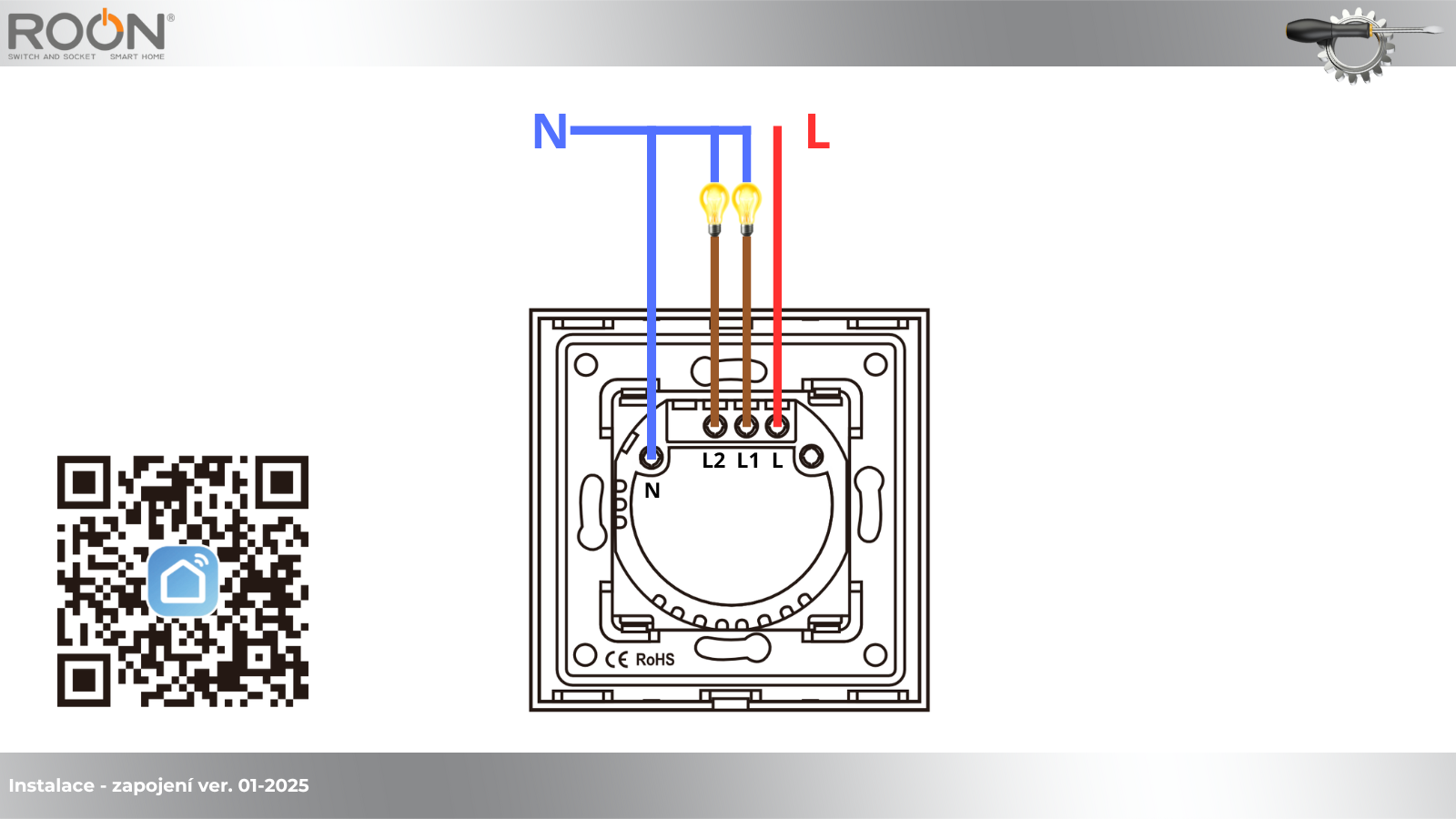

Obrázek 8

Vypínače řazení č.5 jsou častým typem vypínače které najdete ve své domácnosti. Jde o vypínače, které jsou "dvouklapkové", a ovládáme s nimi dvě světla, pouze z jednoho místa. Pokud chceme vypínač č.5 s možností ovládání přes WIFI, je ideální zapojit i nulový vodič do svorky "N" (modrý). Pokud nemáme nulový vodič, dá se nahradit LED adaptérem který se zapojí paralelně se zátěží - LED adaptér je součástí balení WIFI vypínače a schema zapojení najdete níže v dalších schematech. Dále už jsou připojené pouze tři vodiče, kdy jeden je přívodní, tedy "ostrá" fáze od jističe - tento zapojujeme na svorku vypínače s označením "L", a další vodiče jsou odvod "spínané" fáze ke světlům, a tyto připojujeme na svorky vypínače "L1" a "L2".

Zapojení schodišťových vypínačů s WIFI

Obrázek 9

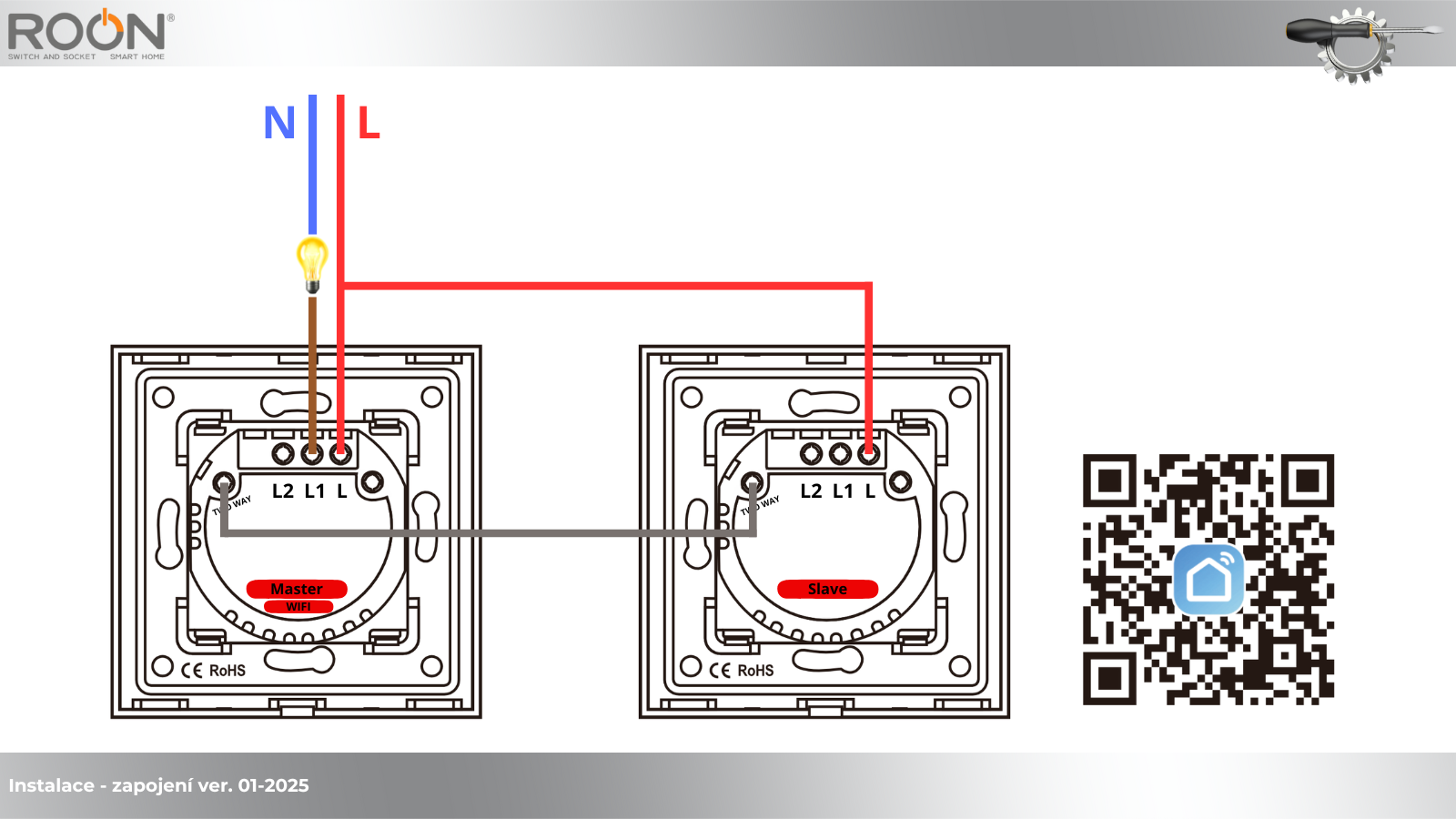

Vypínače řazení č.6 s WIFI jsou takzvané schodišťové vypínače. Jde o vypínače, které jsou "jednoklapkové", a ovládáme s nimi jedno světlo ze dvou míst. Připojení shodné jako u verze bez WIFI, a je takové, že do obou strojků vypínače musíme přivést ostrou fázi na svorku "L", mezi vypínači propojit "komunikační" svorky "2way", a pouze z jednoho z vypínačů je odvod spínané fáze ke světlu ze svorky "L1". Ve druhém strojku musí zůstat svorka L1 nezapojená. V tomto případě stačí jen jeden strojek s WIFI, který je v systému jako "master", a ostatní strojky jsou dotykové schodišťové bez WIFI a jsou jako "slave".

Zapojení žaluziových vypínačů s WIFI i bez WIFI

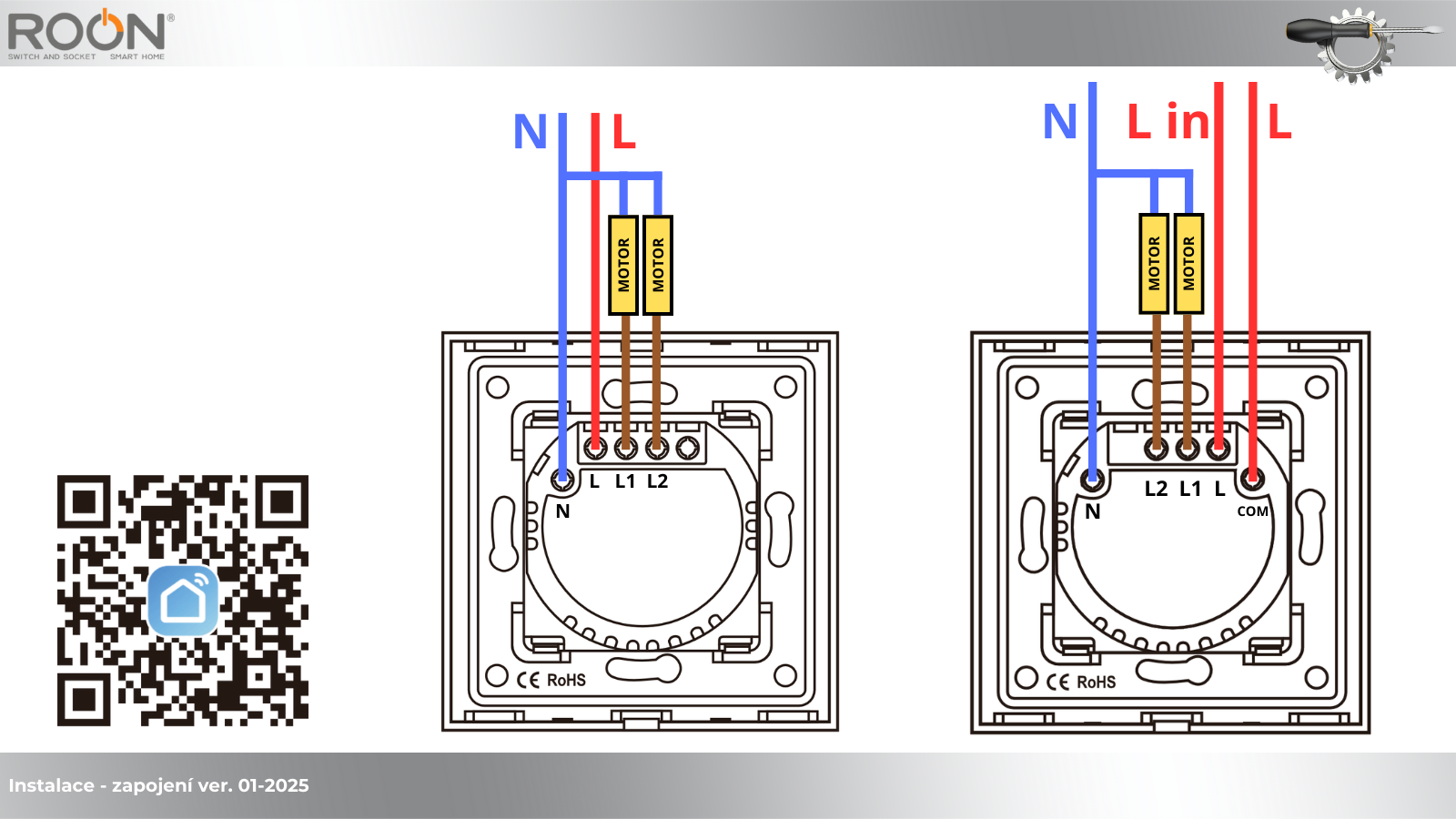

Obrázek 10

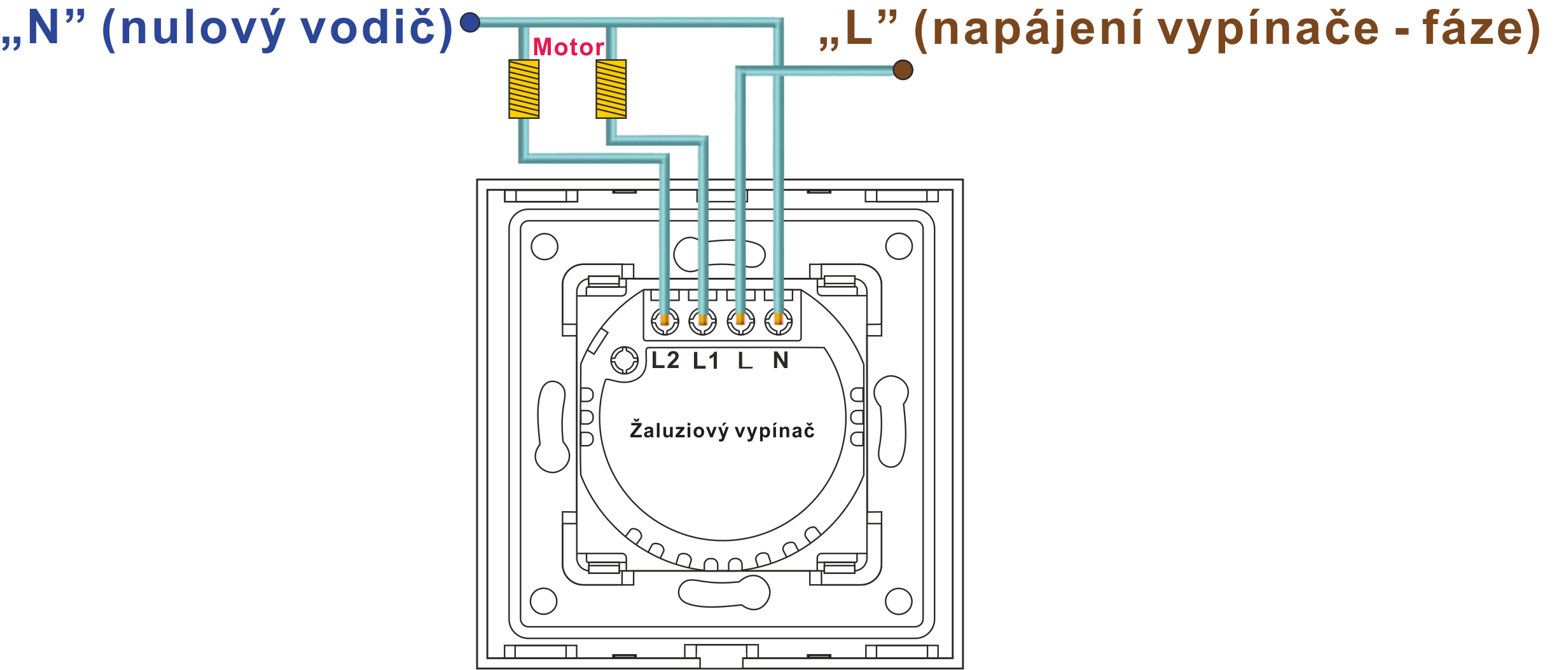

V nabídce máme více typů žaluziových dotykových vypínačů. Vždy mají blokaci protichodu, a časovač od sepnutí do vypnutí cca 60 vteřin. Pokud chcete mít možnost ovládat i přes WIFI, je tento strojek zapojený na čtyři vodiče, a vždy má spínané kontakty napěťové (240V). Přívodní fáze od jističů je na svorku "L", dále nulový vodič na svorku "N", a potom na oba chody motorů je odvod ze svorek "L1" a "L2".

Žaluziový vypínač bez WIFI má navíc možnost spínat i beznapěťový kontakt - to je vhodné například pro centrální ovládání, atd. V tomto případě je přívodní fáze zapojená na svorku "COM", nulový vodič na svorku "N" (N/G), a dále vstup spínaného kontaktu na svorku "L" (může být napěťový i beznapěťový), a ze svorek "L1" a "L2" je odvod spínaného kontaktu buď do motorů, nebo do řídící jednotky, atd.

Zapojení tlačítka RT-C801IH

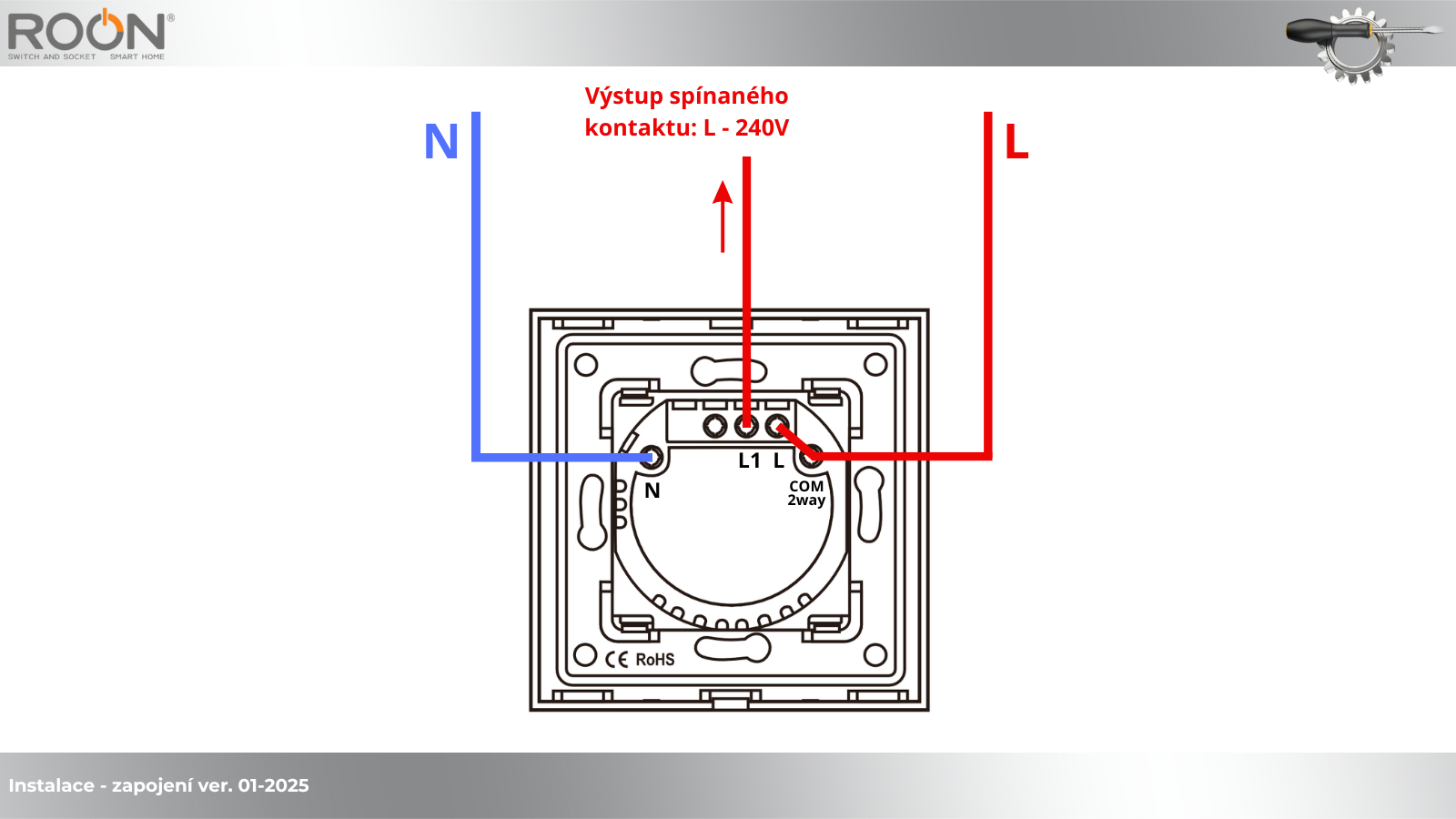

Obrázek 11

Dotykové tlačítko RT-C801IH je jedním z nejuniverzálnějších pro různé typy použití. Nejčastěji se používá pro spínání časovače / doběhu ventilátorů v koupelnách - díky tomu, že tlačítko je připojené i na "N" vodič a není ukostřené přes zátěž, je chráněné náběhovým špičkám při spínání induktivní zátěže (motory ventilátorů).

Dále je toto tlačítko používáno na schodišťové spínání impulsního relé, z libovolného počtu míst. Pokud máme spínaný napěťový kontakt (240V), tak nám stačí standardní příprava pro schodišťové vypínače (3x1,5mm CYKY-O)

Dále se používá například na "push-dim" stmívače - ovládané napěťovým kontaktem.

Zapojení tlačítka RT-C801IH

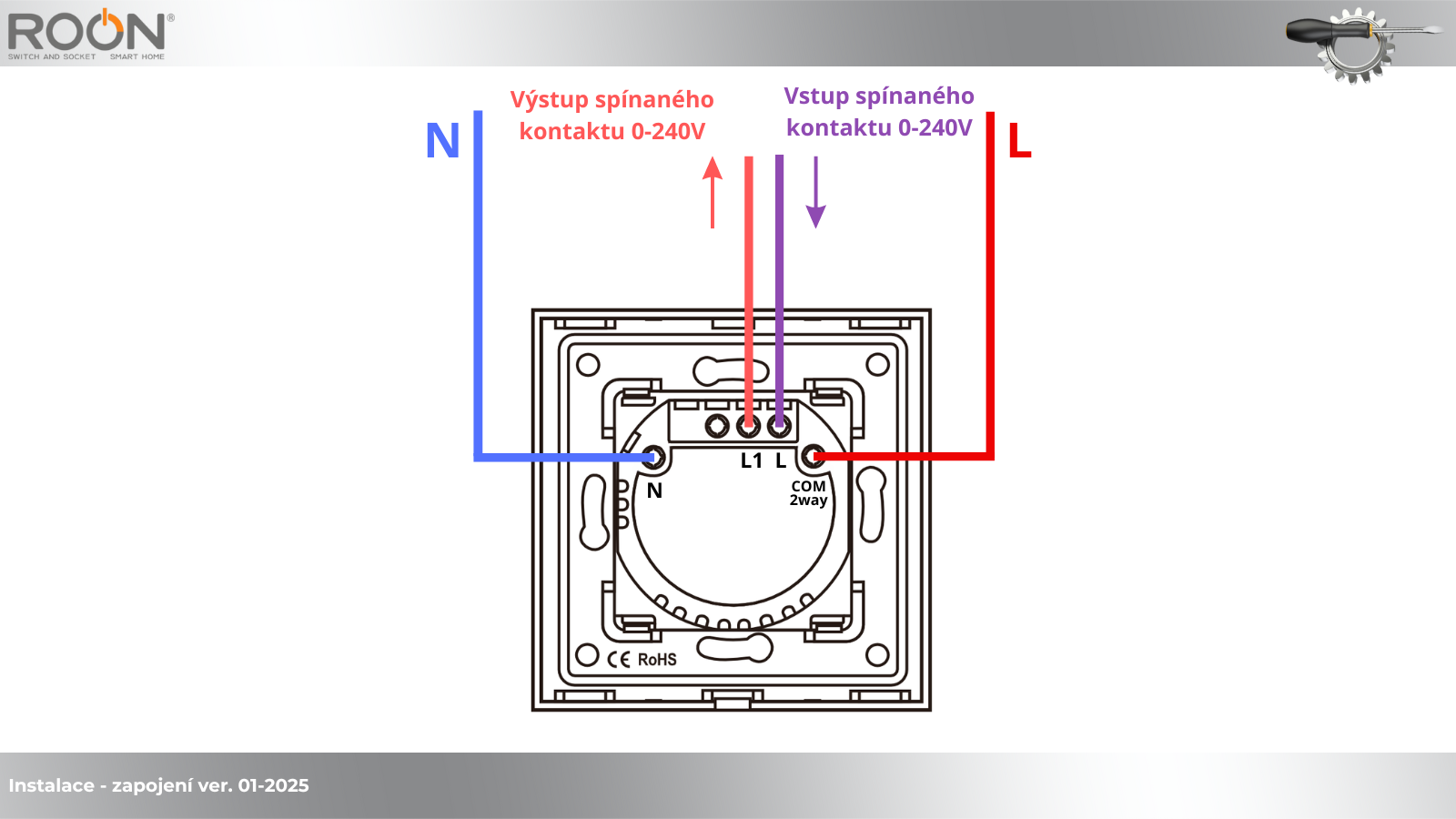

Obrázek 12

Tlačítko RT-C801IH lze zapojit nejen třížilově, ale i se čtyřmi vodiči, a mít spínaný kontakt v libovolném rozmezí 0 - 240V. Tlačítko má oddělený okruh napájení elektroniky - tedy připojení ostré fáze na svorku "COM" (2way), a dále nulový vodič na svorku "N" (N/G). A potom na svorku "L" připojíme vstup spínaného kontaktu, a ze svorky "L1" je výstup spínaného kontaktu.

Použít lze například pro "push-dim" stmívače ovládané beznapěťovým kontaktem, stejně jako pro smart home instalace se spínaným beznapěťovým kontaktem, atp.

Zapojení dvojtlačítka RT-C802IH

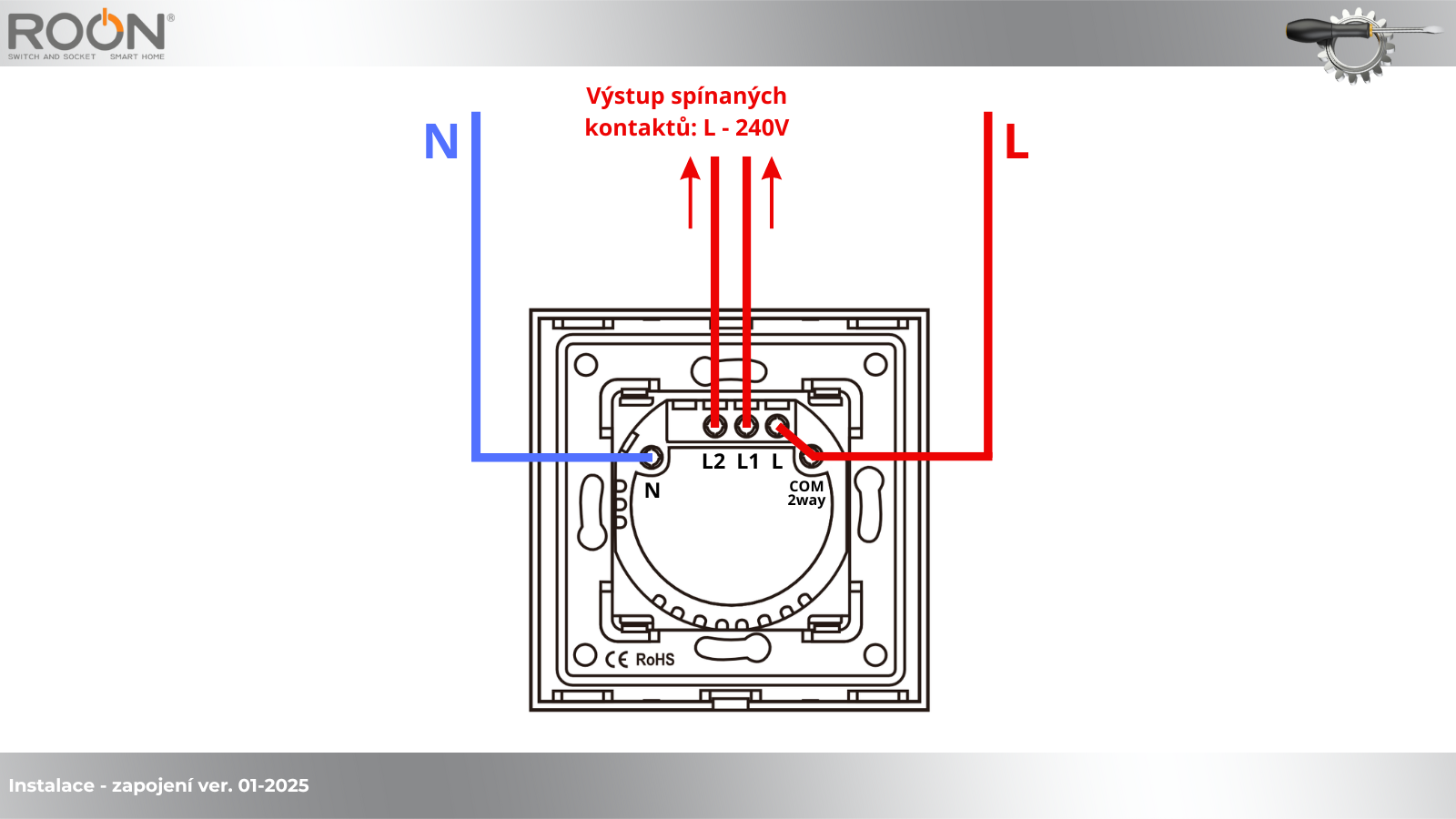

Obrázek 13

Dvojité tlačítko RT-C802IH je často používáno na schodišťové spínání impulsního relé, z libovolného počtu míst. Pokud máme spínaný napěťový kontakt (240V), tak nám stačí standardní příprava pro dvojité schodišťové vypínače (2 kabely 3x1,5mm CYKY-O) - na tento typ zapojení nám stačí celkem jen 4 žíly vodiče.

Dále se používá například na "push-dim" stmívače - ovládané napěťovým kontaktem, spínání doběhu ventilátorů, ovládání relé, atd.

Zapojení dvojtlačítka RT-C802IH

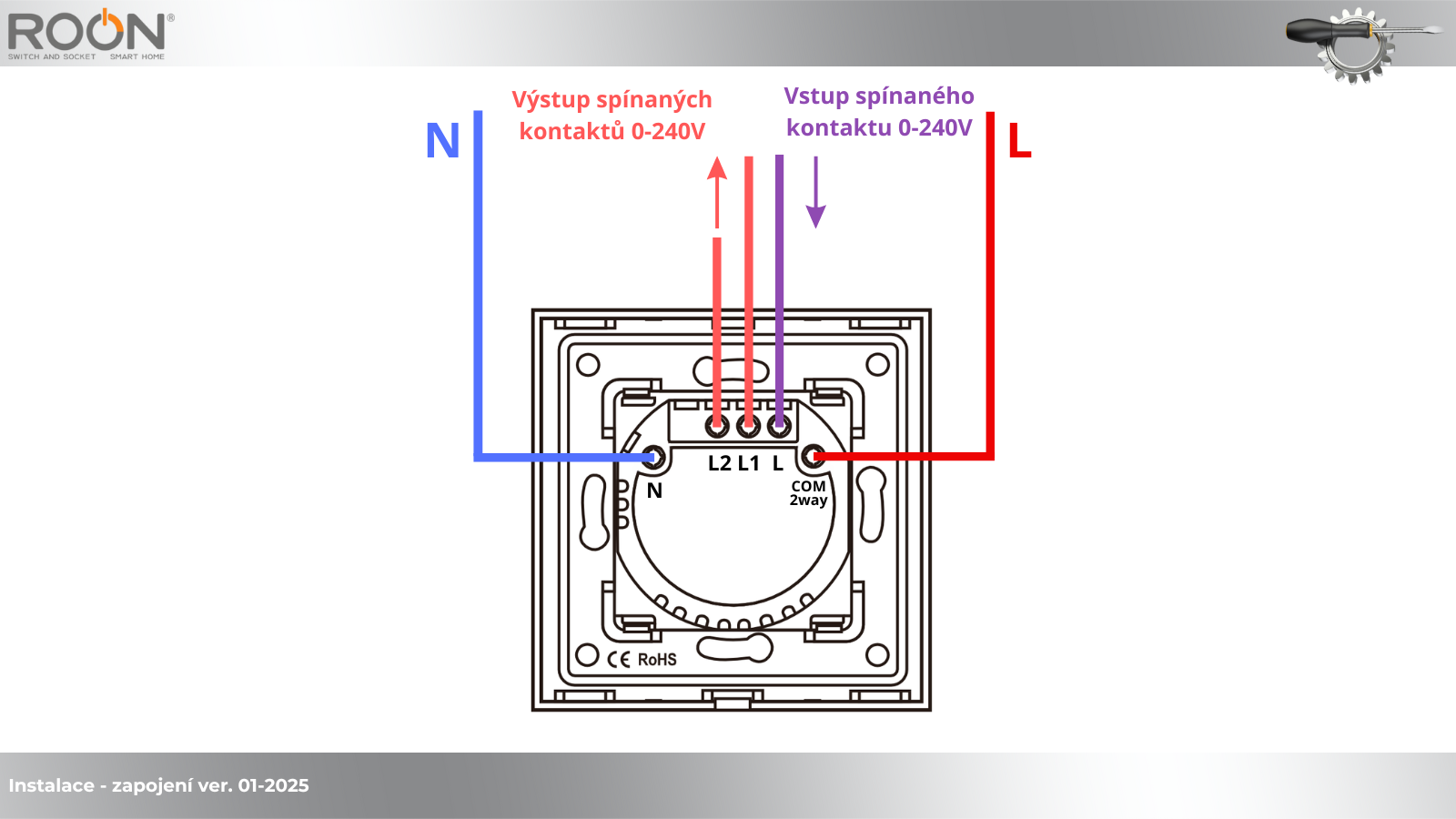

Obrázek 14

Tlačítko RT-C802IH lze zapojit nejen čtyřžilově, ale i s pěti vodiči, a mít spínaný kontakt v libovolném rozmezí 0 - 240V. Tlačítko má oddělený okruh napájení elektroniky - tedy připojení ostré fáze na svorku "COM" (2way), a dále nulový vodič na svorku "N" (N/G). A potom na svorku "L" připojíme vstup spínaného kontaktu, a ze svorek "L1"  a "L2" je výstup spínaných kontaktů.

Použít lze například pro "push-dim" stmívače ovládané beznapěťovým kontaktem, stejně jako pro smart home instalace se spínaným beznapěťovým kontaktem, pro řídící systémy ovládání žaluzií, atp.

Zapojení tlačítka RT-C801CH (12/24V)

Obrázek 15

Tlačítka řady RT-C801CH jsou určeny pro spínání DC 0-24V. Ideální je pro použití ve Smart Home instalacích jako Loxone, atd, kdy jsou rozvody zhotovené ze strukturované slaboproudé kabeláže. Každé tlačítko má oddělený okruh napájení elektroniky, a to na svorku "COM" (2way) je připojeno + 12-24VDC, a na svorku "N" (N/G) je - 12-24VDC. Následuje svorka pro vstup spínaného kontaktu - "L", a výstup spínaného kontaktu "L1" - tyto svorky můžou být zatížené v rozsahu 0-24V DC.

Zapojení dvojtlačítka RT-C802CH (12/24V)

Obrázek 16

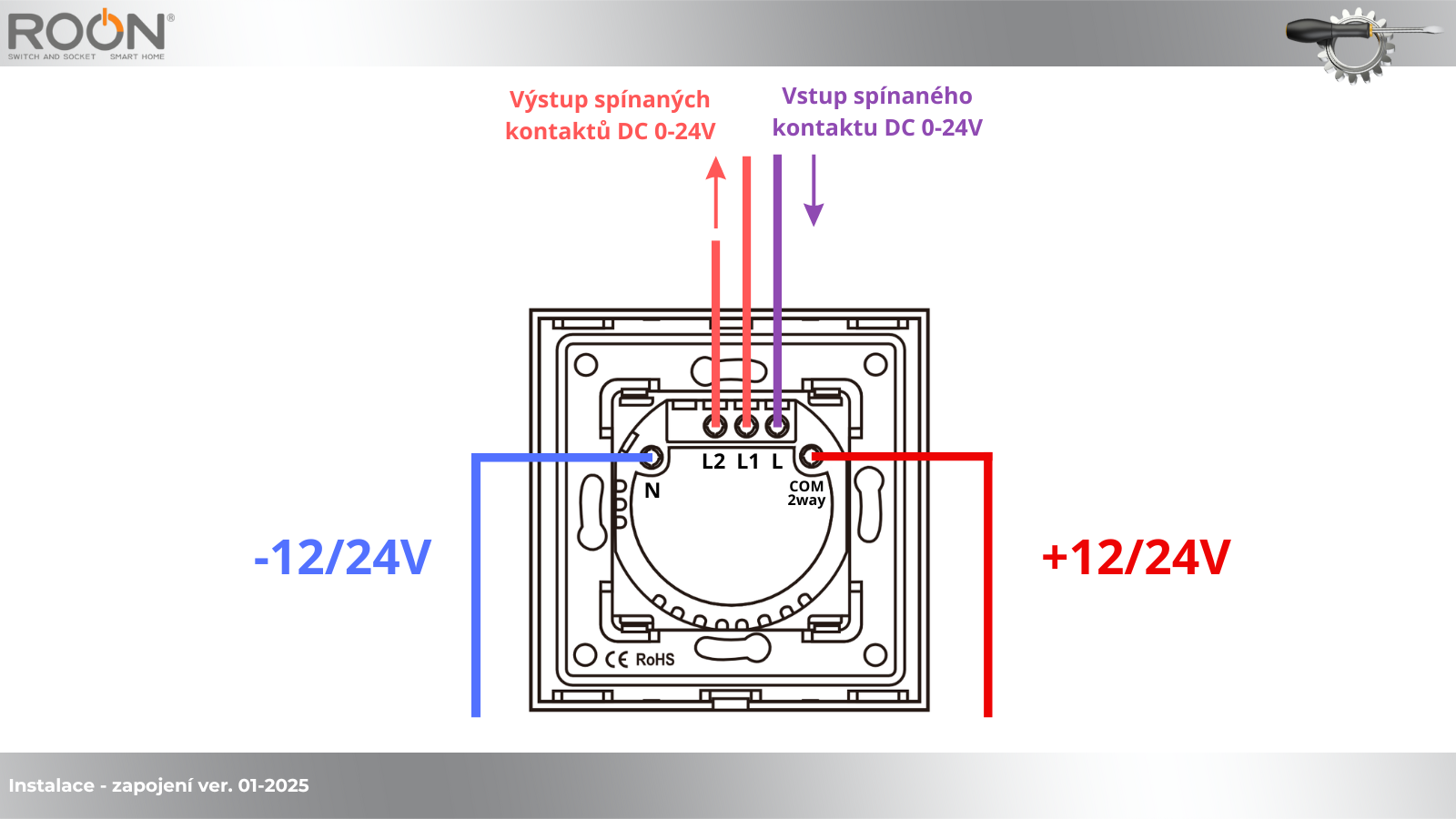

Dvojitá tlačítka řady RT-C802CH jsou určeny pro spínání DC 0-24V. Ideální je pro použití ve Smart Home instalacích jako Loxone, atd, kdy jsou rozvody zhotovené ze strukturované slaboproudé kabeláže. Každé tlačítko má oddělený okruh napájení elektroniky, a to na svorku "COM" (2way) je připojeno + 12-24VDC, a na svorku "N" (N/G) je - 12-24VDC. Následuje svorka pro vstup spínaného kontaktu - "L", a výstupy spínaných kontaktů "L1" a "L2" - tyto svorky můžou být zatížené v rozsahu 0-24V DC.

Zapojení LED adaptéru (kondenzátor)

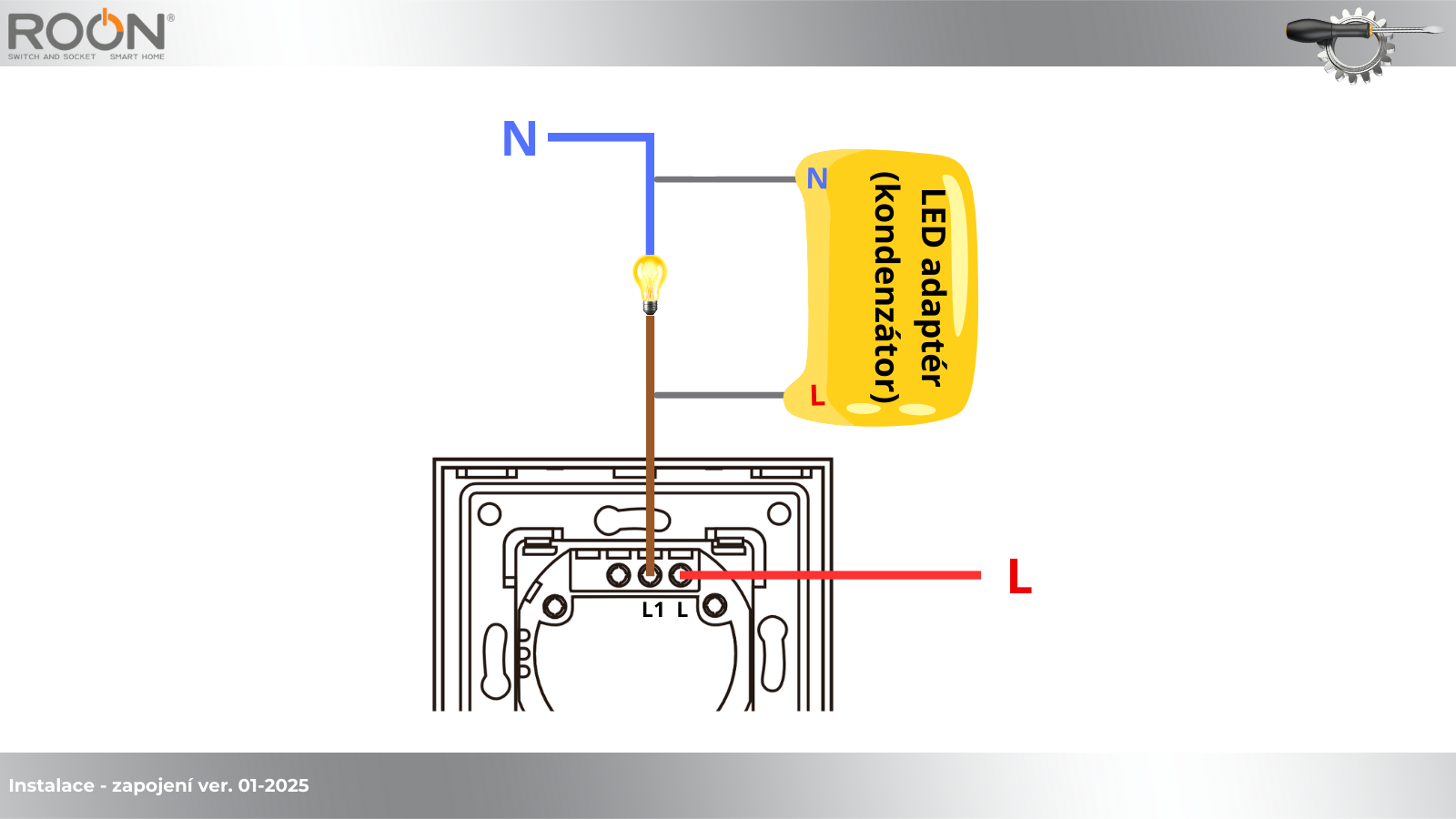

Obrázek 17

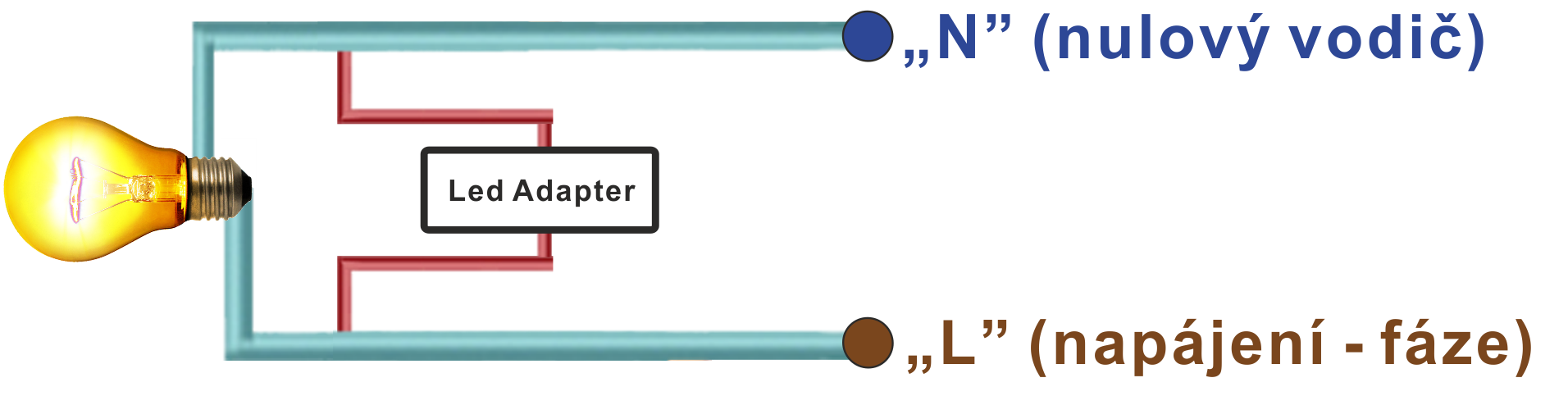

LED adaptér se zapojuje v situacích, kdy třeba není dostatečná zátěž pro řádné "ukostření" vypínačů a tyto potom nejsou dostatečně citlivé na dotyk - to se ale týká situací, kdy bychom chtěli spínat světelný zdroj například jen 1W, atp. Případně se LED adaptér zapojuje u WIFI vypínačů v situaci, kdy nemáme možnost zapojit nulový vodič přímo do WIFI vypínače (svorku na N vodič mají jen WIFI vypínače). LED adaptér se zapojuje paralelně se zátěží - tedy mezi spínanou fázi z vypínače ze svorky "L1" a mezi nulový vodič "N".

Zapojení mechanického vypínače č.1

Obrázek 18

V případě zapojování mechanických vypínačů ROON jde o standardní zapojování, jako u jakýchkoliv jiných mechanických vypínačů. Liší se maximálně rozmístěním svorek na jednotlivé vodiče, ale jejich počty jsou shodné, a tedy můžete při výměně stávajících vypínačů za nové postupovat dle zapojení které již máte.

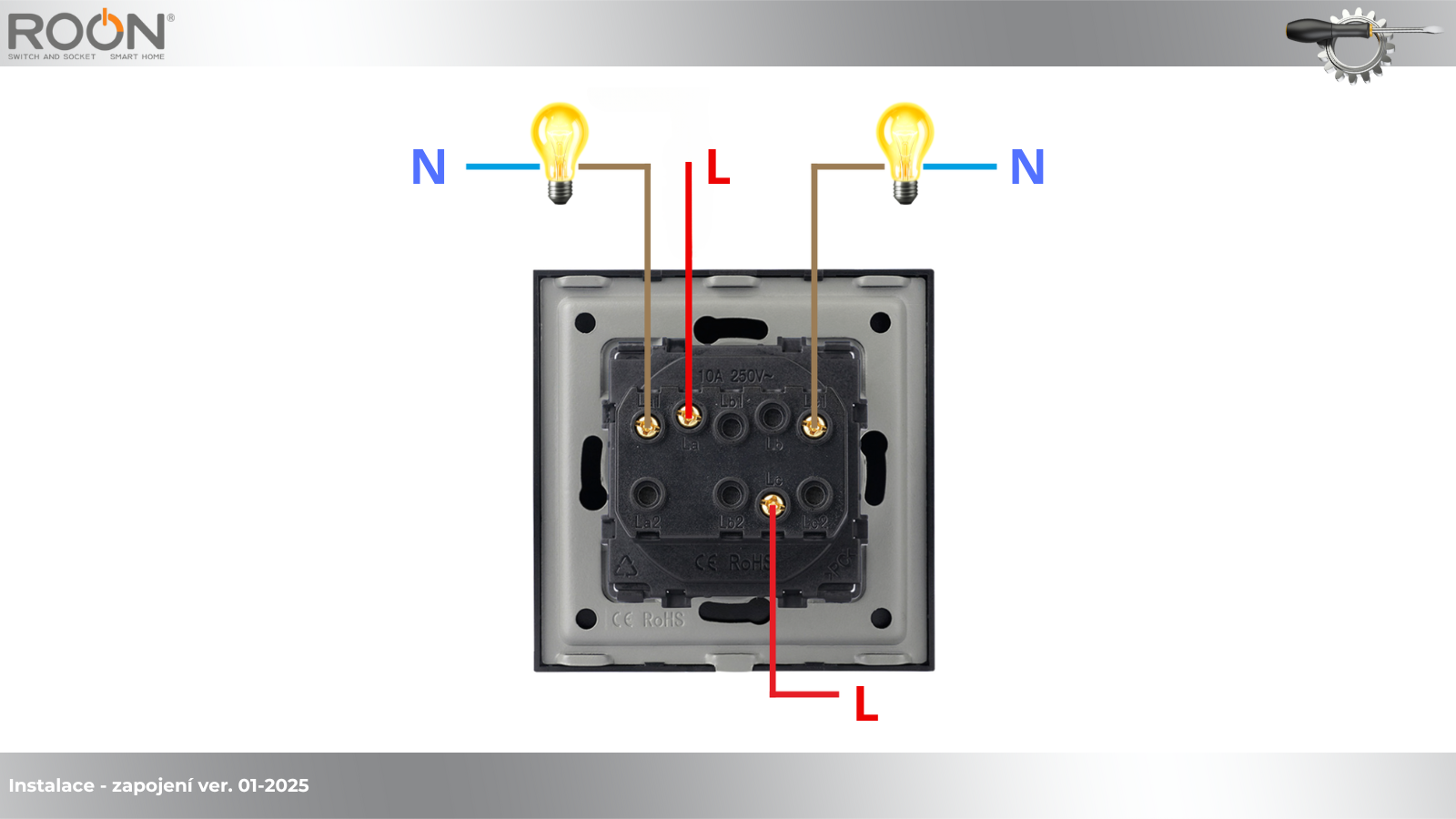

Zapojení mechanického vypínače č.5

Obrázek 19

V případě zapojování mechanických vypínačů ROON jde o standardní zapojování, jako u jakýchkoliv jiných mechanických vypínačů. Liší se maximálně rozmístěním svorek na jednotlivé vodiče, ale jejich počty jsou shodné, a tedy můžete při výměně stávajících vypínačů za nové postupovat dle zapojení které již máte.

Zapojení mechanických schodišťových vypínačů

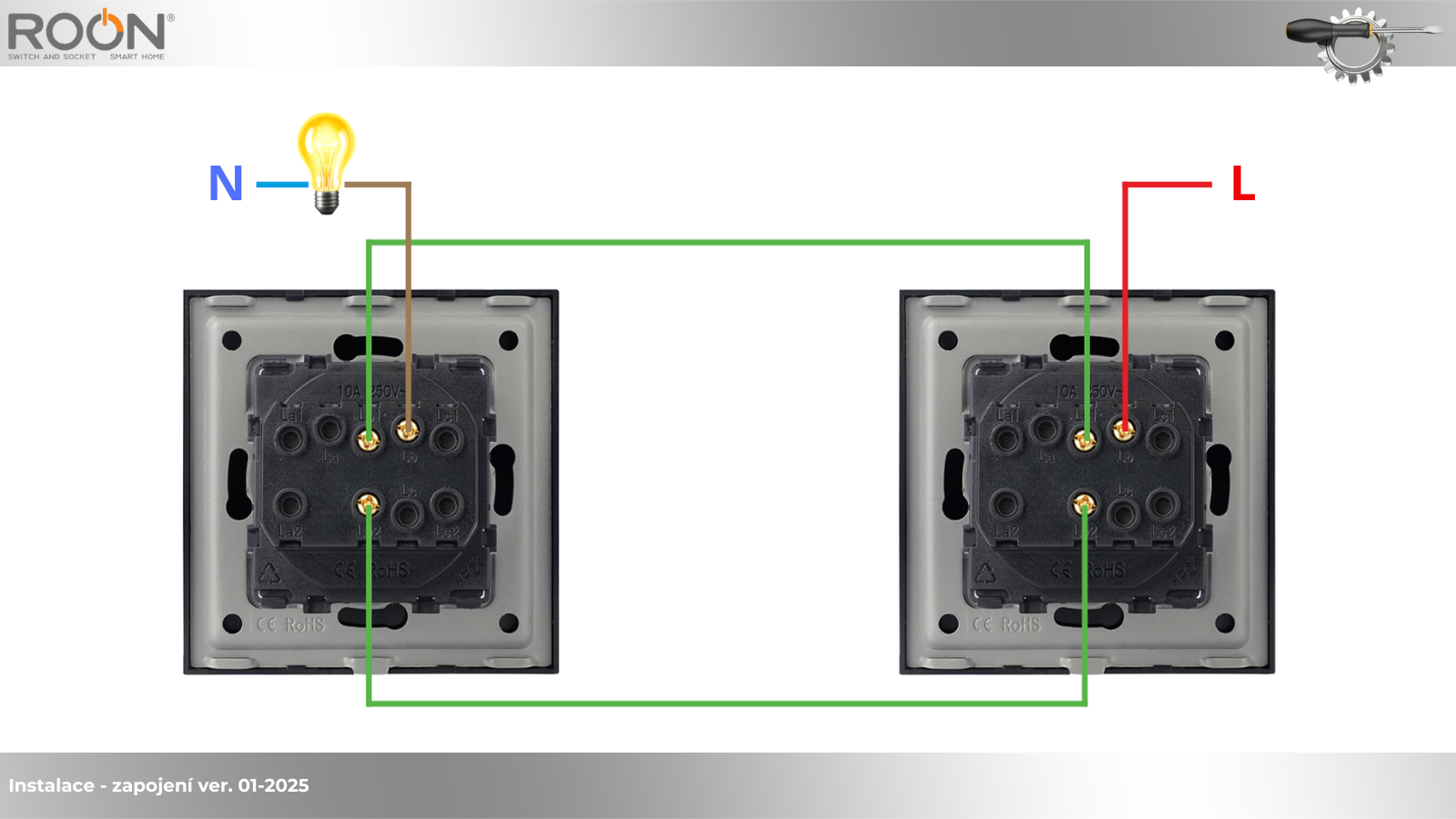

Obrázek 20

V případě zapojování mechanických vypínačů ROON jde o standardní zapojování, jako u jakýchkoliv jiných mechanických vypínačů. Liší se maximálně rozmístěním svorek na jednotlivé vodiče, ale jejich počty jsou shodné, a tedy můžete při výměně stávajících vypínačů za nové postupovat dle zapojení které již máte.

Zapojení mechanických schodišťových vypínačů

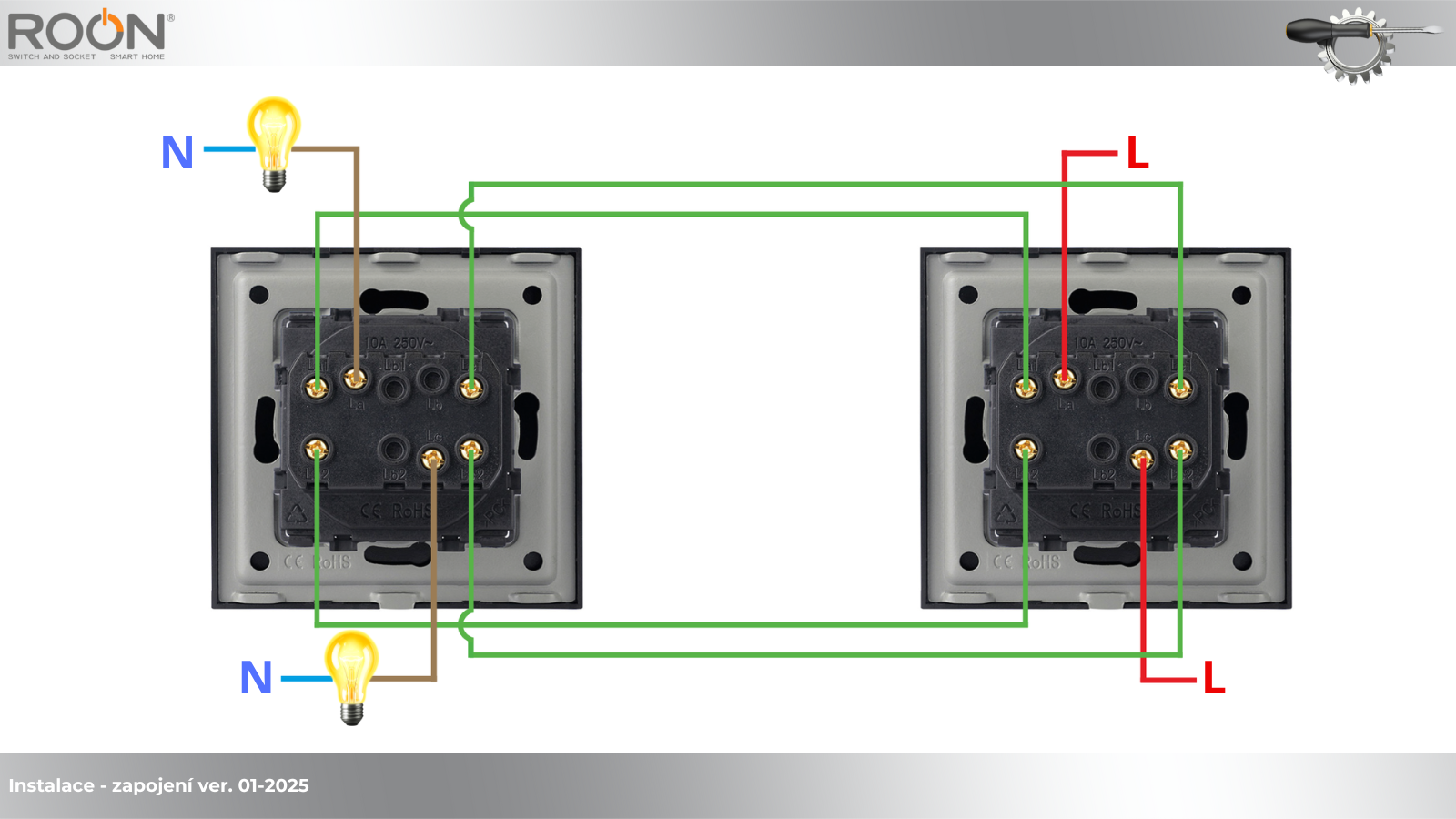

Obrázek 21

V případě zapojování mechanických vypínačů ROON jde o standardní zapojování, jako u jakýchkoliv jiných mechanických vypínačů. Liší se maximálně rozmístěním svorek na jednotlivé vodiče, ale jejich počty jsou shodné, a tedy můžete při výměně stávajících vypínačů za nové postupovat dle zapojení které již máte.

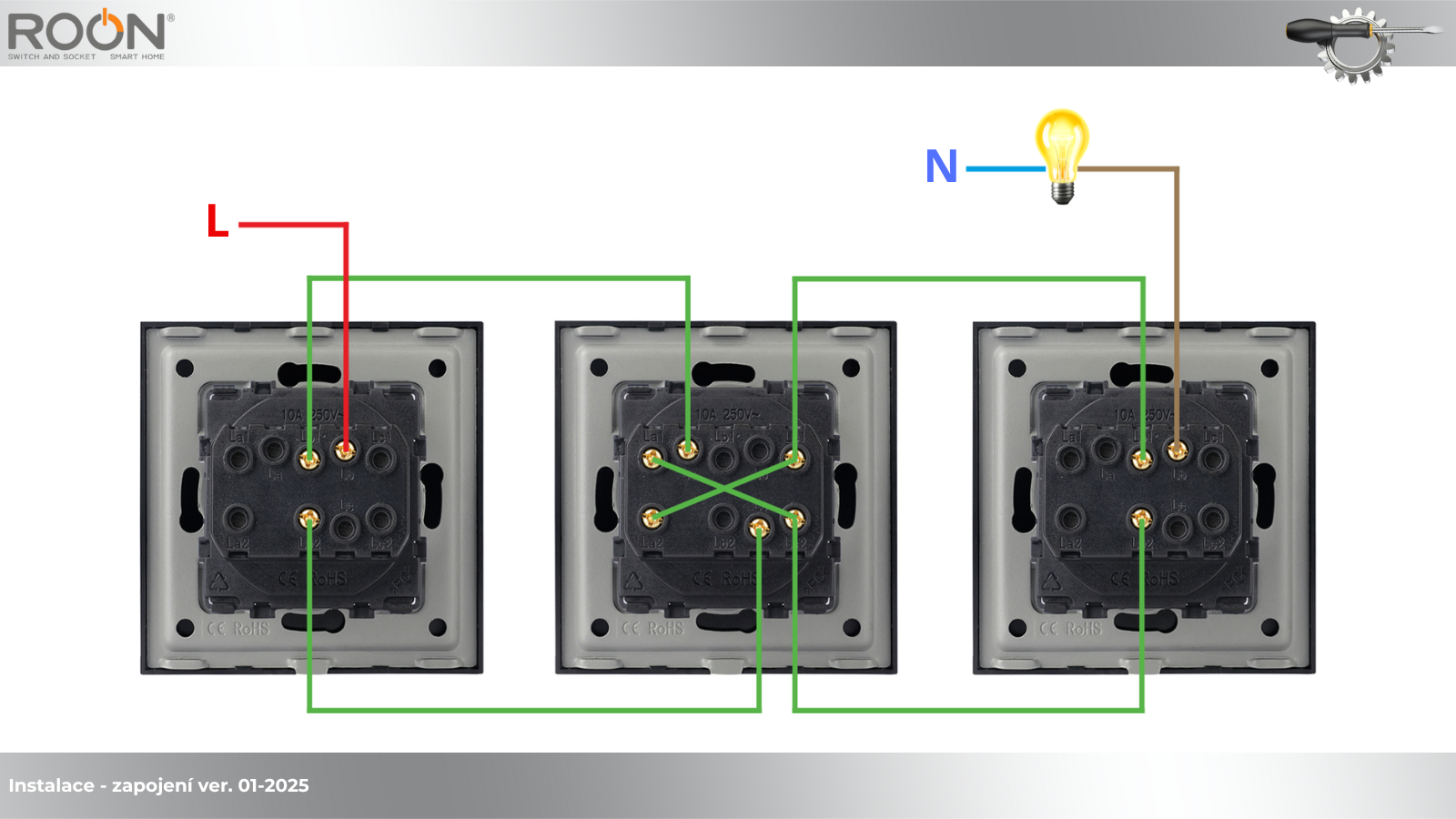

Zapojení mechanických schodišťových vypínačů

Obrázek 22

V případě zapojování mechanických vypínačů ROON jde o standardní zapojování, jako u jakýchkoliv jiných mechanických vypínačů. Liší se maximálně rozmístěním svorek na jednotlivé vodiče, ale jejich počty jsou shodné, a tedy můžete při výměně stávajících vypínačů za nové postupovat dle zapojení které již máte.

×
